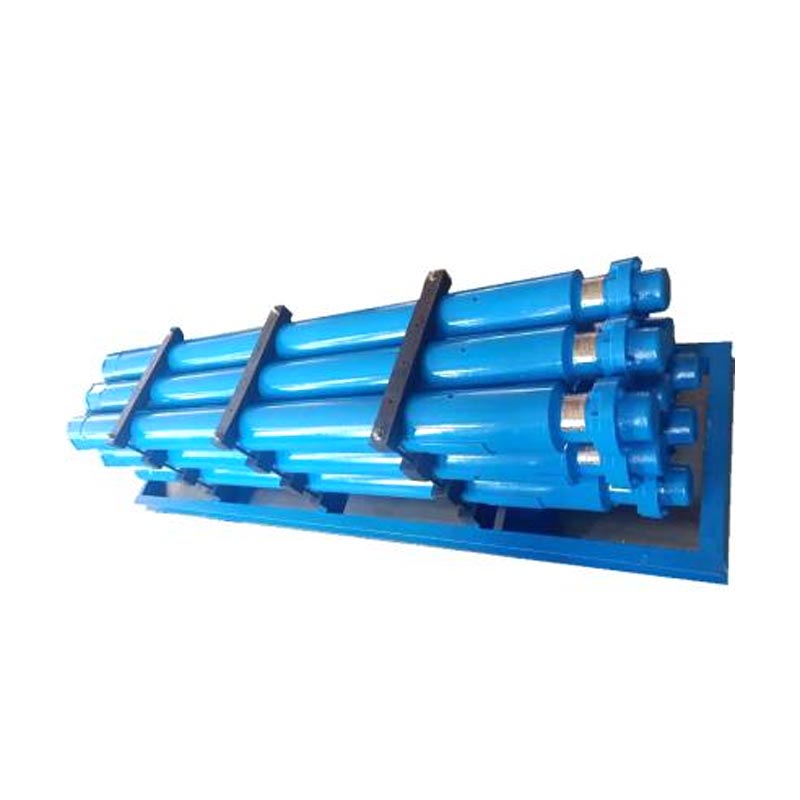

Artikkelin tiivistelmä:AnSähköinen uppopumppu (ESP)on porausreiän keinotekoinen nostojärjestelmä, joka on suunniteltu siirtämään suuria määriä nestettä syvistä kaivoista pintaan. Yhdistämällä uppomoottorin, monivaiheisen keskipakopumpun, imujärjestelmän, suojan, kaapelin ja tukikomponentit ESP voi tarjota jatkuvaa nostotehoa vaativissa öljykenttäympäristöissä. Tässä artikkelissa kerrotaan, kuinka sähköinen uppopumppu toimii, mihin käyttöolosuhteisiin se sopii, kuinka valita oikea järjestelmä ja kuinka oikea käyttö ja huolto voivat vähentää tuotannon keskeytyksiä ja pitkäaikaisia käyttökustannuksia. Se tutkii myös yleisiä ESP-haasteita, kuten kaasuhäiriöitä, hiekkaa, korkeaa vesileikkausta, lämpötilaa, korroosiota ja sähkön luotettavuutta.
Sähköinen uppopumppu on kaivon sisään asennettu keinotekoinen nostolaite, joka auttaa nostamaan säiliönesteitä pintaan, kun luonnollinen muodostumispaine ei enää riitä ylläpitämään vaadittua tuotantonopeutta. Toisin kuin pintapumppujärjestelmät, ensisijainen nostolaite on sijoitettu alareikään, jolloin pumppu voi toimia lähellä nestelähdettä.
ESP käyttää tyypillisesti sähkömoottoria monivaiheisen keskipakopumpun ohjaamiseen. Pumppu muuntaa mekaanisen energian nestepaineeksi, jolloin öljy, vesi ja niihin liittyvät kaivonnesteet voivat kulkea ylöspäin tuotantoletkun läpi. Järjestelmä voidaan suunnitella erilaisiin kaivon syvyyksiin, tuotantokohteisiin, nestekoostumuksiin, lämpötiloihin ja käyttöolosuhteisiin.
Operaattoreille keskeinen haaste ei ole pelkkä nesteen siirtäminen. Todellinen tavoite on säilyttää vakaa tuotantonopeus ja samalla hallita energiankulutusta, laitteiden kulumista, työskentelytiheyttä ja suunnittelemattomia seisokkeja. Oikea ESP-suunnittelu edellyttää siksi koko kaivon ympäristön huomioon ottamista sen sijaan, että pumppu valitaan pelkän virtausnopeuden perusteella.
Aote Tianjin Pump Co., Ltd.tarjoaa sähköisiä uppopumppuratkaisuja vaativiin öljyntuotantosovelluksiin, mukaan lukien syvät kaivot, kypsät öljykentät, offshore-ympäristöt ja korkean vesipitoisuuden omaavat kaivot.
Työprosessi alkaa, kun sähköä syötetään pinnalta erityisesti suunnitellun virtakaapelin kautta. Sähköenergia saavuttaa pohjareiän moottorin, joka muuntaa sähköenergian pyörimismekaaniseksi energiaksi.
Moottori käyttää pumpun akselia ja juoksupyöriä. Kun nestettä tulee pumpun imuaukkoon, pyörivät siipipyörät lisäävät nesteen nopeutta ja painetta. Useita pumppuvaiheita on järjestetty peräkkäin, jotta paine voi nousta asteittain nesteen kulkiessa pumpun läpi.
Paineneste menee sitten tuotantoletkuun ja liikkuu pintaa kohti.
Pumpun vaiheiden lukumäärä, juoksupyörän kokoonpano, moottorin teho, kaapelin rakenne ja imujärjestys on sovitettava todellisiin kaivon olosuhteisiin. Epäsopivuus voi johtaa liialliseen virrankulutukseen, riittämättömään tuotantoon, ylikuumenemiseen, kaasuhäiriöihin tai komponenttien kiihtyneeseen kulumiseen.
Sähköinen uppopumppu ei ole yksittäinen komponentti. Se on integroitu porausreikien tuotantojärjestelmä. Jokaisen tärkeän osan on toimittava oikein, jotta järjestelmä saavuttaa vakaan suorituskyvyn.
| Komponentti | Ensisijainen toiminto | Keskeinen huomio |
|---|---|---|
| Upotettava moottori | Antaa pumpulle pyörimisvoimaa | Teholuokitus, jännite, lämpötila, jäähdytysolosuhteet |
| Suojelija | Auttaa suojaamaan moottoria ja hallitsemaan painetta ja nesteen erotusta | Kaivon paine, lämpötila, mekaaninen yhteensopivuus |
| Monivaiheinen pumppu | Rakentaa painetta ja nostaa tuotantonesteitä | Nostokorkeus, virtausnopeus, vaiheiden lukumäärä, nesteen ominaisuudet |
| Saanti | Ohjaa nestettä kaivoon pumppuun | Kaasunkäsittely, kiinteät aineet, imupaine |
| Virtakaapeli | Siirtää sähkötehoa pinnasta moottoriin | Lämpötila, jännite, eristys, mekaaninen suojaus |
| Pintaohjaimet | Säätelee ja valvoo sähkökäyttöä | Moottorin suojaus, jännitteen ohjaus, valvonta ja sammutustoiminnot |
Näiden komponenttien välinen vuorovaikutus on erityisen tärkeä. Esimerkiksi tehokkaan moottorin valitseminen ilman pumpun hydrauliikkaa ei automaattisesti lisää tuotantoa. Vastaavasti oikean kokoinen pumppu voi silti kohdata ennenaikaisen vian, jos kaapeli, suojus, moottorin jäähdytysolosuhteet tai pintavirransyöttö ovat riittämättömät.
ESP-järjestelmät ovat erityisen hyödyllisiä, kun kaivot vaativat huomattavan keinotekoisen nostokapasiteetin. Niitä harkitaan yleisesti kaivoissa, joissa haluttu tuotantonopeus ylittää yksinkertaisempien nostomenetelmien käytännön mahdollisuudet.
ESP-tekniikka ei kuitenkaan ole automaattisesti paras ratkaisu jokaiseen kaivoon. Käyttäjien tulee arvioida koko tuotantoprofiili, mukaan lukien odotettu nestenopeus, säiliön paine, kaivon geometria, kaasufraktio, kiintoaineet, lämpötila ja odotetut tuotannon muutokset koko laitteen käyttöjakson ajan.
Oikea valinta on yksi tärkeimmistä ESP:n käyttöikää määrittävistä tekijöistä. Kaivoon asianmukaisesti sovitettu pumppu voi tuottaa vakaan suorituskyvyn, kun taas väärin valittu järjestelmä voi toimia tehoalueensa ulkopuolella ja kokea tarpeetonta mekaanista tai sähköistä rasitusta.
Aloita odotetusta nesteen tuotantonopeudesta sen sijaan, että valitset vain suurimman saatavilla olevan pumpun. Tavoiteprosentin tulee ottaa huomioon nykyinen tuotanto ja realistinen tulevaisuuden kaivon käyttäytyminen.
Ylimitoitus voi aiheuttaa tehotonta toimintaa, liiallista virrankulutusta tai epävakaita pumppausolosuhteita. Alimitoitus voi estää kaivoa saavuttamasta tuotantotavoitteitaan.
Pumpun pään on otettava huomioon pystysuora nostovaatimus ja painehäviöt tuotantojärjestelmän kautta. Kaivon syvyys, putkien mitat, pintapaine, nesteen tiheys ja virtausnopeus vaikuttavat kaikki vaadittavaan hydrauliseen suorituskykyyn.
Nesteen koostumus vaikuttaa suoraan ESP:n suunnitteluun. Operaattoreiden tulee harkita:
Nämä tekijät vaikuttavat pumpun hydrauliikkaan, materiaalien valintaan, kaasunkäsittelyvaatimuksiin, moottorin jäähdytykseen ja komponenttien odotettavissa olevaan käyttöikään.
Kaivolaitteiden tulee fyysisesti sopia kaivoon. Kotelon halkaisija, letkun koko, poikkeama, koiran jalan vakavuus, asetussyvyys ja käytettävissä oleva välys tulee tarkistaa ennen ESP-konfiguroinnin viimeistelyä.
Moottorin tulee tuottaa riittävästi tehoa ilman, että se on tarpeettomasti ylimitoitettu. Jännite, virta, kaapelin pituus, jännitehäviö, pintamuuntajan kapasiteetti ja ohjauslaitteet on otettava osaksi sähkösuunnittelua.
Säiliön olosuhteet voivat muuttua huomattavasti kaivon käyttöiän aikana. Nykyään hyvin toimiva malli voi muuttua tehottomaksi, jos nesteen nopeus, vesikatko, kaasuntuotanto tai säiliön paine muuttuvat merkittävästi.
Käytännön ESP-suunnittelussa huomioidaan siis alkuperäisen toimintapisteen lisäksi myös odotettu tuotantoalue.
ESP-järjestelmät toimivat aggressiivisessa ympäristössä. Korkea lämpötila, paine, syövyttävät nesteet, kaasu, hiekka, tärinä ja sähköinen rasitus voivat kaikki vaikuttaa laitteiden luotettavuuteen.
Vapaan kaasun pääsy keskipakopumppuun voi heikentää hydrauliikan tehokkuutta ja aiheuttaa epävakaata toimintaa. Liiallinen kaasu voi häiritä pumpun normaalia toimintaa ja lisätä kaasun lukkiutumisriskiä.
Jos kaasuntuotanto on merkittävää, ESP-suunnittelu saattaa edellyttää asianmukaista kaasunkäsittelytapaa ja imuaukon huolellista sijoittamista.
Tuotettu hiekka voi aiheuttaa juoksupyörien, diffuusorien ja muiden hydraulikanavien eroosiota. Kaivot, joissa on merkittävää kiintoainetuotantoa, edellyttävät sopivaa materiaalivalintaa, toimintatapoja ja tuotannon hallintaa.
Lämpötila vaikuttaa moottorin eristykseen, kaapelin suorituskykyyn, voiteluaineen käyttäytymiseen, tiivisteisiin ja muihin osiin. Laitteet on mitoitettava todellisen porausreiän lämpötilan mukaan yleisen pintalämpötila-arvion sijaan.
Vesi, suolat, liuenneet kaasut ja muut kemialliset aineosat voivat kiihdyttää korroosiota. Materiaalien yhteensopivuus tulee siksi arvioida todellisen hyvin nesteen kemian mukaan.
Jänniteepätasapaino, riittämätön virransyöttö, liiallinen jännitehäviö, huonot liitännät ja epäasianmukaiset ohjausasetukset voivat lisätä moottorin rasitusta. Vakaa sähkönsyöttö ja asianmukainen suojaus ovat välttämättömiä ESP:n pitkäaikaiselle toiminnalle.
Vaikka ESP-laitteet on suunniteltu porausreikien käyttöön, luotettavuus alkaa ennen asennusta. Suunnittelu, asennus, käyttöönotto, valvonta ja tuotannon hallinta pidentävät käyttöikää.
Ennaltaehkäisevä hallinta on yleensä tehokkaampaa kuin täydellisen porausvian odottaminen. Koska ESP-haku voi vaatia huomattavan työvaiheen, epänormaalien olosuhteiden varhaisella tunnistamisella voi olla suuri taloudellinen vaikutus.
Oikein valittuna ja käytettynä sähköinen uppopumppu voi tarjota useita tärkeitä etuja öljykenttien käyttäjille.
| Hyöty | Toiminnallinen arvo |
|---|---|
| Suuri nesteen nostokyky | Tukee kaivoja, jotka vaativat huomattavan keinotekoisen noston. |
| Porareiän asennus | Sijoittaa nostomekanismin lähelle tuotantoaluetta. |
| Jatkuva tuotanto | Voi tukea vakaata tuotantoa, kun se sovitetaan oikein hyvin olosuhteisiin. |
| Sopeutumiskyky | Konfiguraatioita voidaan kehittää eri syvyyksille, nopeuksille, lämpötiloille ja nesteolosuhteille. |
| Sovelluksen joustavuus | Soveltuu moniin kypsiin, syviin, offshore- ja korkean veden tuotantoympäristöihin. |
| Tuotannon optimointi | Käyttäjä voi säätää keinonostoa muuttuvien kaivoolosuhteiden mukaan. |
Suurin etu ei ole pelkästään pumpun nostokyky. Se on kykyä suunnitella keinotekoinen nostojärjestelmä kaivon todellisten tuotantovaatimusten mukaan. Tämä tekee tarkasta suunnittelusta ja järjestelmävastaavuudesta kriittistä odotettujen tulosten saavuttamiseksi.
Useat vältettävissä olevat virheet voivat heikentää ESP:n suorituskykyä, vaikka itse laitteisto olisi teknisesti toimiva.
Sähköinen uppopumppu on tehokas keinotekoinen nostoratkaisu kaivoihin, joissa luonnollinen säiliöenergia ei pysty tarjoamaan vaadittua tuotantotehoa. Sen yhdistelmä, jossa on porausreikäsähkömoottori ja monivaiheinen keskipakopumppu, mahdollistaa huomattavia määriä kaivonnestettä tehokkaasti nostamaan syvältä tuotantoalueelta.
ESP:n onnistunut toiminta riippuu kuitenkin muustakin kuin pumpun kapasiteetista. Kaivon syvyys, tuotantonopeus, pumpun korkeus, nesteen ominaisuudet, kaasupitoisuus, hiekka, lämpötila, korroosio, sähkönsyöttö ja tulevat tuotannon muutokset on otettava huomioon järjestelmän suunnittelussa.
Öljykenttäoperaattoreille tehokkain tapa on käsitellä ESP:tä kokonaisena tuotantojärjestelmänä eikä erillisenä laitteena. Tarkat kaivotiedot, asianmukainen komponenttien sovitus, huolellinen asennus, jatkuva valvonta ja ennaltaehkäisevä huolto voivat auttaa vähentämään odottamattomia seisokkeja ja parantamaan tuotannon pitkän aikavälin luotettavuutta.
Aote Tianjin Pump Co., Ltd.keskittyy sähköisiin uppopumppuratkaisuihin vaativiin öljyntuotantoolosuhteisiin. Sopivilla pumppukokoonpanoilla, tehovaihtoehdoilla, materiaaleilla ja järjestelmärakenteilla laitteet voidaan mukauttaa erilaisiin kaivon syvyyksiin, nesteominaisuuksiin, lämpötiloihin ja tuotantovaatimuksiin. Jos arvioit ESP-järjestelmää uuteen kaivoon, kypsään öljykenttään, offshore-projektiin tai korkean veden leikkaamiseen,ota meihin yhteyttäkeskustellaksesi käyttöolosuhteistasi ja löytääksesi sopivan sähköisen uppopumppuratkaisun.
Sähköistä uppopumppua käytetään keinotekoiseen nostoon öljy- ja kaasulähteissä. Se auttaa siirtämään säiliön nesteitä pohjareiästä pintaan, kun säiliön luonnollinen paine ei riitä vaaditun tuotantonopeuden saavuttamiseen. ESP-järjestelmät ovat erityisen hyödyllisiä syvissä kaivoissa ja sovelluksissa, jotka vaativat suhteellisen suurta nesteen tuotantoa.
Sähkömoottori pyörittää monivaiheista keskipakopumppua. Jokainen juoksupyörä siirtää energiaa kaivon nesteeseen, mikä lisää sen nopeutta ja painetta. Useita vaiheita yhdistetään, jotta saadaan kokonaiskorkeus, joka tarvitaan tuotantonesteen siirtämiseen letkun läpi ja pintaa kohti.
Kyllä. ESP-järjestelmiä harkitaan usein kaivoihin, jotka tuottavat huomattavia määriä vettä hiilivetyjen ohella, koska ne voidaan konfiguroida korkeita nesteenkäsittelyvaatimuksia varten. Veden ominaisuudet, korroosiopotentiaali, nesteen tiheys ja haluttu tuotantonopeus tulee kuitenkin arvioida järjestelmän suunnittelun aikana.
Käyttöikään voivat vaikuttaa lämpötila, nestekemia, kaasupitoisuus, hiekan tuotanto, korroosio, sähköolosuhteet, mekaaninen kuormitus, käyttötavat, asennuksen laatu ja huolto. Tarkka laitteiden valinta ja valvonta voivat auttaa vähentämään vältettäviä vikariskejä.
ESP-järjestelmät voidaan suunnitella kaivoihin, joissa on kaasua, mutta liiallinen vapaa kaasu voi heikentää perinteisten keskipakopumppuvaiheiden suorituskykyä. Kaasu-neste-suhde, imuolosuhteet, paine ja odotettu kaasun käyttäytyminen on siksi otettava huomioon järjestelmää suunniteltaessa.
Väärä mitoitus voi johtaa tehottomaan toimintaan, riittämättömään tuotantoon, liialliseen virrankulutukseen tai ylimääräiseen mekaaniseen rasitukseen. Pumppu tulee valita odotetun tuotantonopeuden, vaaditun nostokorkeuden, kaivon olosuhteiden, nesteen ominaisuuksien ja odotetun käyttöalueen mukaan.
Tärkeitä tietoja ovat yleensä kaivon syvyys, kotelon koko, asetussyvyys, tuotantotavoite, säiliön paine, pohjareiän paine, nesteen tiheys, öljyn viskositeetti, vesileikkaus, kaasupitoisuus, lämpötila, kiintoainetuotanto, nestekemia, letkukokoonpano ja käytettävissä oleva sähköteho.
Käyttäjät voivat vähentää seisokkeja käyttämällä tarkkoja kaivon tietoja, valitsemalla yhteensopivia komponentteja, noudattamalla oikeita asennusmenetelmiä, tarkkailemalla toimintaparametreja, ylläpitämällä vakaat sähköolosuhteet, tutkimalla poikkeavia trendejä varhaisessa vaiheessa ja suunnittelemalla ennaltaehkäisevää huoltoa todellisten käyttöolosuhteiden perusteella.
Ei. Ylisuuri pumppu voi toimia halutun toiminta-alueen ulkopuolella ja kuluttaa tarpeetonta energiaa. Tavoitteena tulee olla järjestelmä, joka vastaa kaivon hydrauli- ja tuotantovaatimuksia ja mahdollistaa kohtuullisen toiminnan joustavuuden olosuhteiden muuttuessa.
Öljylähteet eroavat merkittävästi syvyydestä, tuotantonopeudesta, lämpötilasta, nestekemiasta, kaasupitoisuudesta, kiintoaineesta ja sähköolosuhteista. Räätälöidyn ratkaisun avulla moottori, pumppu, materiaalit, kaapelit ja tukikomponentit voidaan sovittaa todelliseen käyttöympäristöön sen sijaan, että luotaisiin yhden koon kokoonpanoon.
Etsitkö sähköistä uppopumppua öljyntuotantoprojektiisi?Jaa kaivon syvyys, tavoitetuotantonopeus, nesteolosuhteet, lämpötila ja käytettävissä olevat tehovaatimuksetAote Tianjin Pump Co., Ltd.keskustellaksesi sopivasta kokoonpanosta.Ota yhteyttäsaadaksesi ammattimaista apua sähköisten uppopumppujen vaatimuksissa.
