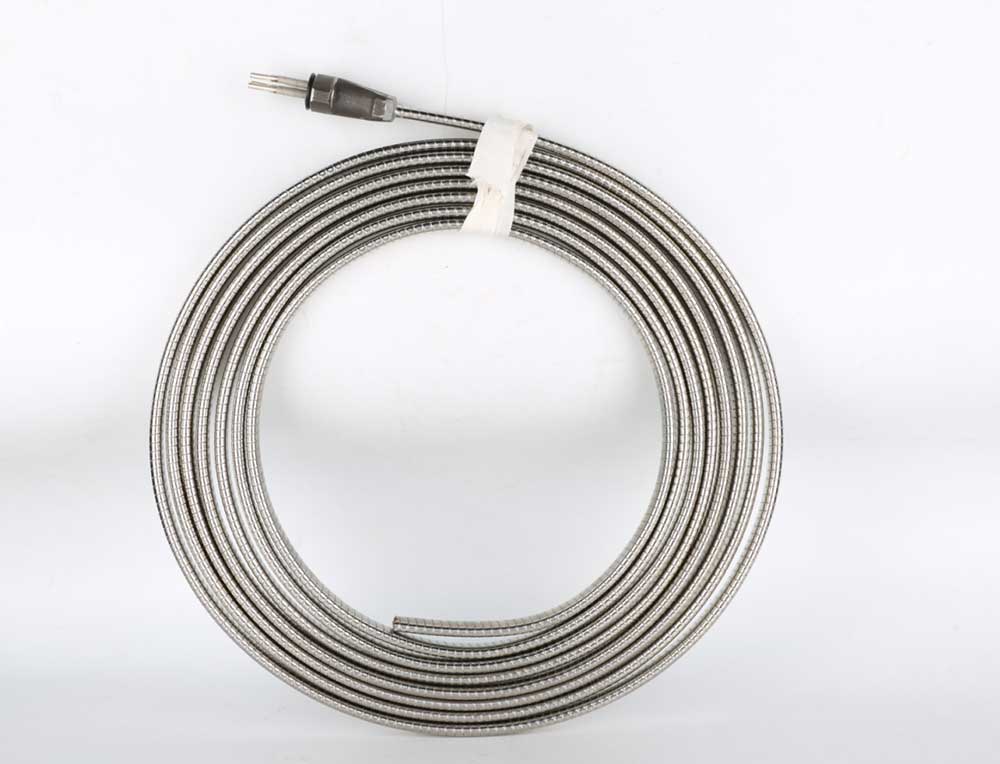

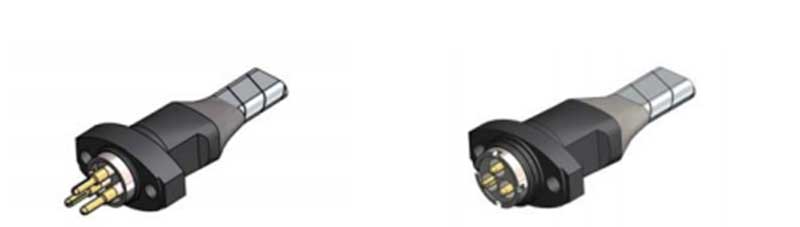

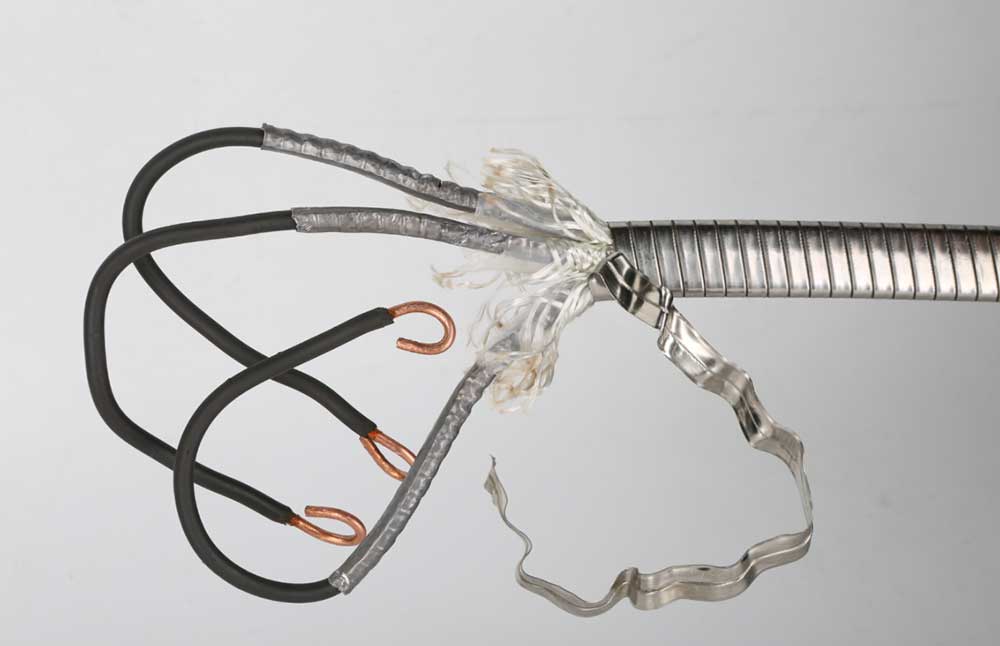

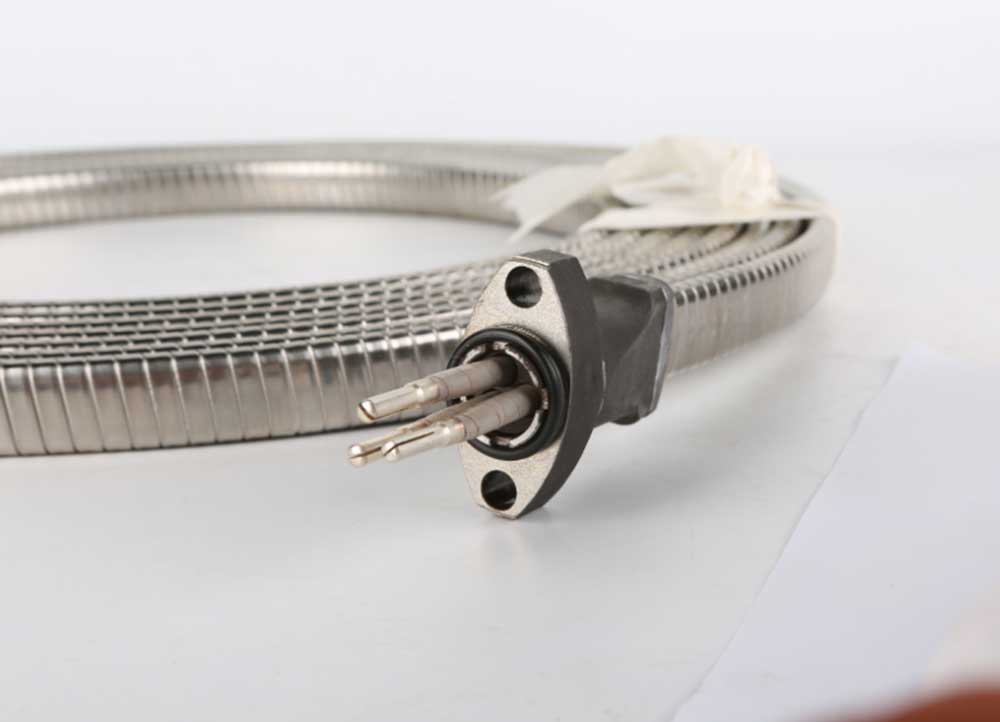

Johtokaapeli (Litteä minikaapeli, MLE) koostuu kahdesta osasta: MLE-päästä ja kaapelin rungosta. Erikoiskaapelina upotettaville sähköpumpuille sitä käytetään pääasiassa reitittämään uppomoottorin piiri pumpun ulostulon yläpuolelle. Tämä kaapeli on räätälöity tällaisia pumppuja varten, koska upotettava sähköpumppu toimii kotelon sisällä rajoitetun tilan, korkean ympäristön lämpötilan ja raskaan virrankuormituksen olosuhteissa. Rakenteeltaan MLE-päätä on kahta tyyppiä: haavatyyppi (vakiotyyppi) ja plug-in-tyyppinen (sopii nopeaan rakentamiseen).
Kansainvälinen standardi: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Kansallinen standardi: GB/T 16750
Toimialastandardi: API RP 11S1, API RP 11S5, API RP 11S6
Yritysstandardi: AT-ST-007
● Kompakti rakenne ja pienet kokonaismitat
●Suuri kuormitusvirta
● Kestää korkeita lämpötiloja
●Helppo ja luotettava asennus
●Korroosionkestävyys
| Sarja | Moottorin johtojen tekniset tiedot | (nauha MLE:ssä) | (Yhdistä MLE:hen) | ||
| AWGS-sarja | Halkaisija (mm) | Poikkipinta-ala (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| AWGS-sarja | Poikkipinta-ala (mm2) | MLE-ydinmäärä | MLE yhden johdon nimellishalkaisija (mm) | MLE-nimellisjänniteluokka (kV) | MLE:n käyttölämpötila (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Komponentin nimi | Vakiomateriaalit | Valinnaiset materiaalit |
| MLE pää | ||
| Kiinnikkeet | S-trimmi | M-Trim |
| MLE-pään kotelo | HT200 | SS |
| Kumikomponentit | FPM | HSN, AFLAS |
| MLE | ||

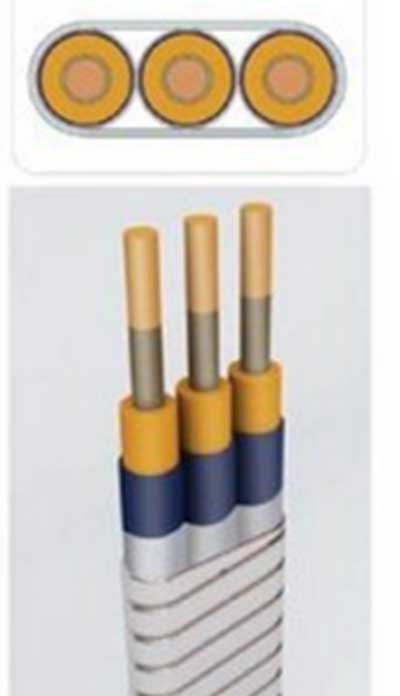

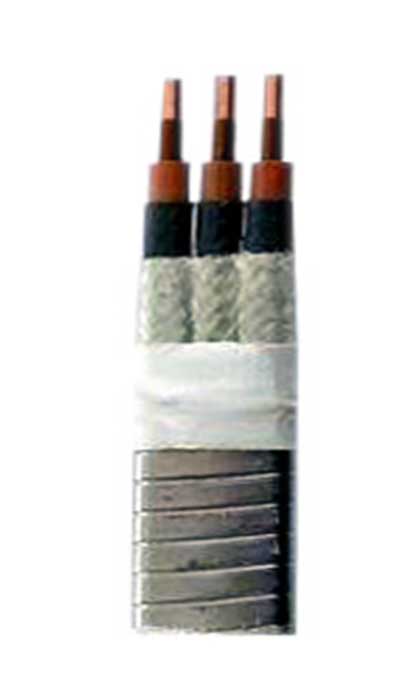

| Ensisijainen eristys | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Takki | FC | Pb |
| Punos | Nailonkuitupunottu | PTFE-nauha/nylonkuitupunos PTFE-teippi/aramidikuitupunos |
| Panssari | Ruostumaton teräsnauha | Galvanoitu teräsnauha, monelinauha |
A1: MLE-tasokaapeli on ammattimainen vedenpitävä uppokaapeli, joka on erityisesti suunniteltu uppopumppuihin. Sitä käytetään syvän kaivon pumppujen ja viemäripumppujen vedenalaiseen virransyöttöön, jotka sopivat pitkäaikaisiin vedenalaisiin työolosuhteisiin.
A2: MLE-litteässä kaapelissa on ohut, joustava litteä rakenne. Se kulkee helposti kapeiden kaivoputkien läpi, välttää vääntymisen ja pursotusvauriot, säästää asennustilaa ja sopii paremmin pumpun nosto- ja laskutoimiin.
A3: Kyllä. Se käyttää korkealaatuista kumista vedenpitävää vaippaa ja saumatonta eristyskerrosta, joka saavuttaa IP68 täydellisen vedenpitävän luokan. Sillä on erinomainen ikääntymisenesto-, korroosionesto- ja kosteudenkestävä suorituskyky vakaaseen pitkäaikaiseen vedenalaiseen käyttöön.
A4: Kyllä. Tuemme räätälöityjä kaapelipituuksia, 2/3/4 ytimen eritelmiä ja erityisiä kulutusta tai korroosionkestäviä suojuksia, jotka sopivat erilaisiin pumpun teho- ja projektivaatimuksiin.
1. Ammattimainen tehtaan vahvuus:AOTE TIANJIN PUMP CO., LTD. on ammattimainen pumppu- ja tukimoottorivalmistaja, jolla on vuosien tuotanto- ja tuotekehityskokemus. Kehitämme ja valmistamme itsenäisesti korkealaatuisia MLE-moottoreita kypsällä tuotantotekniikalla ja vakaalla tuotelaadulla.
2. Ammattimainen räätälöity valmistaja:AOTE TIANJIN PUMP CO., LTD. on erikoistunut tukevien MLE-uppokaapeleiden tuotantoon. Rikkaalla alan kokemuksella tarjoamme erityisiä kaapeliratkaisuja kaikenlaisille uppopumpuille.
3. Luotettava laadunvarmistus:Kaikissa MLE-kaapeleissa on käytetty erittäin puhdasta kupariydintä ja korkealuokkaisia vedenpitäviä materiaaleja. Jokainen kaapeli läpäisee tiukat veteen upotus-, eristys- ja ikääntymistestit ennen toimitusta, mikä varmistaa vakaan ja turvallisen toiminnan.
4. Korkea kustannustehokkuus:MLE-litteillä kaapeleillamme on vahva vetolujuus ja pitkä käyttöikä. Ne vähentävät huomattavasti myöhempiä vaihto- ja ylläpitokustannuksia, joten ne ovat ihanteellisia pitkäaikaiseen suunnitteluun ja kaupalliseen käyttöön.
5. Nopea toimitus ja täysi tuki:Meillä on riittävästi varastossa vakiomalleja nopean toimituksen tukemiseksi. Tarjoamme myös ammattimaista asennusopastusta ja nopeaa myynnin jälkeistä teknistä tukea kaikille asiakkaille.
