TheSähköinen uppopumppuon porausreikien keinotekoinen nostojärjestelmä, joka on suunniteltu jatkuvaan raakaöljyn tuotantoon syvissä kaivoissa, offshore-alustoilla ja monimutkaisissa säiliöolosuhteissa. Se integroi tehokkaan upotettavan moottorin, monivaiheisen keskipakopumpun, kaasua ja hiekkaa kestävän suojajärjestelmän ja luotettavan tiivistysrakenteen takaamaan vakaan öljynnostokyvyn.
Öljy-ESP-järjestelmä on suunniteltu korkean vedenpoiston kaivojen, kypsien öljykenttien, offshore-tuotantoon ja haastaviin säiliöympäristöihin. Se auttaa käyttäjiä parantamaan tuotannon tehokkuutta, vähentämään työskentelytiheyttä ja alentamaan pitkän aikavälin käyttökustannuksia.
Saatavilla on useita pumpun halkaisijoita, tehokokoonpanoja ja materiaalivaihtoehtoja, joten se voidaan räätälöidä kaivon syvyyden, nesteen ominaisuuksien, lämpötilan ja tuotantovaatimusten mukaan.

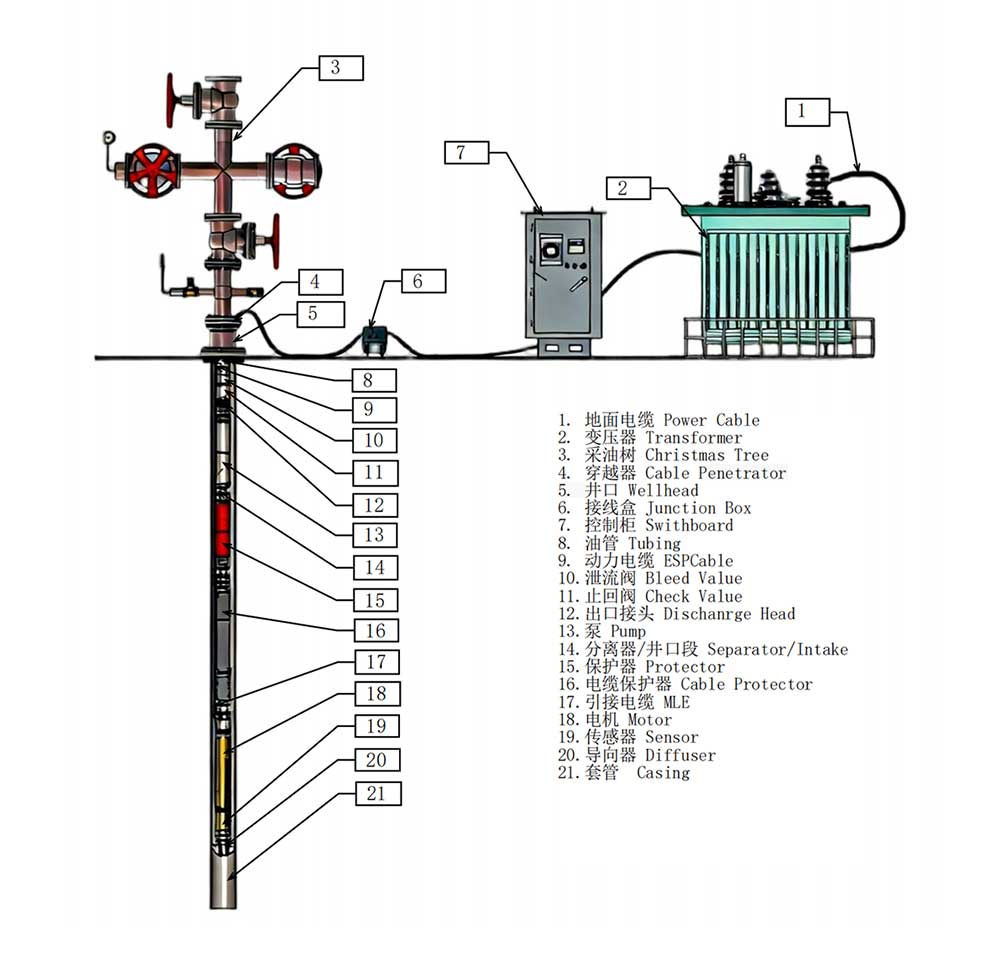

| Ei. | Laitteen nimi | Välttämättömyys | Hankintamenetelmä | Laitteen kuvaus |
| maalla sijaitsevat tilat | ||||
| 1 | Kytkentälaatikko | Valinnainen | Asiakkaan toimittama |
1.Maakaapeliliitännät maakaapelikaivoissa 2. Korkeapainekaasun estäminen maanalaisissa kaivoksissa |
| 2 | Muuttuvan taajuuden lisäysmuuntaja | Pakollinen | Asiakkaan toimittama | Käytetään nostamaan virransyöttöjännite sähköpumpun vaatimaan maajännitteeseen |
| 3 | Pienjännitteinen säädettävä taajuusohjauskaappi (sisältää sinisuodattimen) | Pakollinen | Asiakkaan toimittama | Sähköpumpun ohjaamiseen, suojaamiseen ja toimintatilan säätämiseen |
| 4 | Suodattaa | Valinnainen | Asiakkaan toimittama | Sähköpumppujen ja kriittisten laitteiden suojaamiseen sähköverkoissa |
| 5 | Pintakaapeli | Valinnainen | Asiakkaan toimittama |
1.Käytetään maadoituslaitteiden kytkemiseen 2. Control pumpun hinta |
| pohjareiän letkun nauhaliitin | ||||
| 1 | hyvin pään varusteet | Pakollinen | Asiakkaan toimittama | 1. Putkisarjojen ripustamiseen ja pintaputkien liittämiseen 2. Maanalaisten kaapelien läpivientiin |
| 2 | öljyputki | Pakollinen | Asiakkaan toimittama | Käytetään sähköpumppujen kytkemiseen ja kaivon nesteen nostokanavan muodostamiseen |
| 3 | tyhjennysventtiili | Valinnainen | Asiakkaan toimittama | Putkikaivon nesteen tyhjennys pumppausta varten |
| 4 | Yksivirtausventtiili | Pakollinen | Asiakkaan toimittama | Pumpun sammutustoiminto estää kaivon nesteen takaisinvirtauksen putkistossa, mikä voi aiheuttaa vesivasaran ja vahingoittaa sähköpumppua. |
| 5 | pistorasialiitäntä | Pakollinen | Asiakkaan toimittama | Käytetään sähköpumpun kytkemiseen öljyputkeen |
| 6 | pumppu | Pakollinen | itsensä pakkolunastusta | Käytetään vaaditun nostopaineen ja virtausnopeuden tuottamiseen |
| 7 | kaasuprosessori | Valinnainen | itsensä pakkolunastusta |
1. Vähentää kaasun vaikutusta sähköpumppuihin, kuten kaasulukkoon ja kavitaatioon 2.riittävä nostovirtaus |
| 8 | Kaasunerotin tai imuosa | Pakollinen | itsensä pakkolunastusta |
1. Vähentää kaasun vaikutusta sähköpumppuihin, kuten kaasulukkoon ja kavitaatioon 2.riittävä nostovirtaus 3.muodostaa kanavan kaivon nesteen pääsylle pumppuun |
| määrä | laitteen nimi | välttämättömyys | hankintamenetelmä | Laitteen kuvaus |
| pohjareiän letkun nauhaliitin | ||||
| 9 | suojelija | Pakollinen | itsensä pakkolunastusta |
1.Käytetään moottorin vääntömomentin siirtämiseen pumppuun 2. Wellboren uppomoottorin painetasapaino 3.Kantajapumpun aksiaalivoima 4. Moottoriöljyn täyttö upotetussa moottorissa 5. Aksiaalitiiviste uppomoottorille |

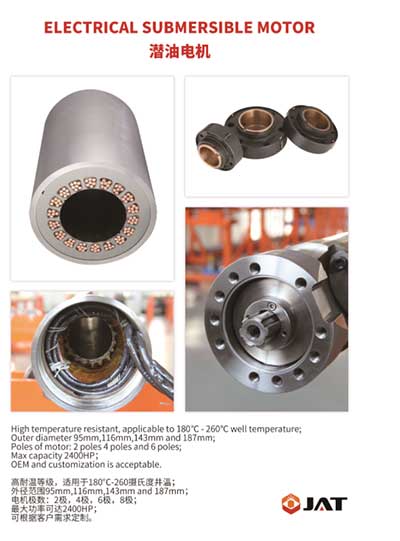

| 10 | uppomoottori | Pakollinen | itsensä pakkolunastusta | Käytetään sähköenergian muuntamiseen mekaaniseksi energiaksi ja tehon tuottamiseen pumpun toimintaan |
| 11 | pohjareiän anturi | Valinnainen | Asiakkaan toimittama | Kaivon nesteen ja sähköpumpun tulopaineen, lämpötilan, tärinän, eristyksen jne. reaaliaikaiseen seurantaan. |
| 12 | johtaja | Pakollinen | itsensä pakkolunastusta | Pumpun pohjareiän ohjaaminen ja vakauttaminen |
| Kaapelivarusteet ja -tarvikkeet | ||||
| 1 | kaapelin läpivienti | Valinnainen | Asiakkaan toimittama |
1. Käytetään kaapelin tiivistämiseen kaivonpäälaitteen läpi 2. Mittarakenne on yhteensopiva kaivonpäälaitteen kanssa 3. Pystyy kestämään moottorin korkeaa maajännitettä |
| 2 | Virtajohto (litteä kaapeli) | Pakollinen | Asiakkaan toimittama |
1. Voimansiirto pohjareiän letkuvaiheelle 2. Kaapelien tulee olla yhteensopivia kaivon lämpötilan ja kaivon olosuhteiden kanssa |
| 3 | Kiristyskaapelit ja kiristyskaapelin liittimet (pienet litteät kaapelit) | Pakollinen | itsensä pakkolunastusta |
1. Voimansiirto pohjareiän sähköpumppuvaiheeseen 2. Kaapelien tulee olla yhteensopivia kaivon lämpötilan ja kaivon olosuhteiden kanssa 3.Se tulee tiivistää moottoriin. |
| 4 | Kaapelin vaippa ja kaapelin pidike tai yksikön kaapelinsuoja | Pakollinen | itsensä pakkolunastusta | Kaapelin kiinnitys ja suojaus sähköpumppuvaiheeseen |
| 5 | YouTube: Cross-Connector Clamp Cable Protector | Pakollinen | Asiakkaan toimittama | Kaapelin kiinnityksen ja suojauksen käyttö öljyputkivaiheessa |
| määrä | laitteen nimi | välttämättömyys | hankintamenetelmä | Laitteen kuvaus |
| Muut tarvikkeet maanalaiseen käyttöön | ||||
| 1 | Sähköpumpun pohjareiän lisävarustepaketti (mukaan lukien moottori, suojus, kaivonpääosa tai erotin, pumppu, kaasuprosessori) | Pakollinen | itsensä pakkolunastusta | Kertakäyttöisiin osiin maanalaisissa sovelluksissa, kuten O-renkaat, ruuvit ja moottoriöljy. |
| 2 | Kaapeliliitäntätarvikepaketti | Valinnainen | itsensä pakkolunastusta | Käytetään läpivientikaapeleiden liittämiseen virtakaapeleihin, kuten eristysnauhoihin ja panssaroituihin kaapeleihin. |
| 3 | tarvikkeet muille akselilta alas meneville laitteille | Pakollinen | Jotkut laitetoimittajat tarjoavat | |
| poraustyökalut | ||||
| 1 | kaapelin poiminta- ja asennuskone | Valinnainen | Saatavilla ostettavaksi, vuokrattavaksi tai muulla kaapelin käyttöönotolla | |
| 2 | kaapelin hihnapyörä | Pakollinen | Asiakkaan toimittama | kaapelin asentamista varten |
| 3 | öljyn täyttölaitteet | Pakollinen | itsensä pakkolunastusta | Sähköpumpun öljynruiskutukseen |
| 4 | sähköinen pumppunosturi | Pakollinen | itsensä pakkolunastusta | Reiän nostamiseen |
| 5 | kara | Pakollinen | itsensä pakkolunastusta | pohjareiän levyn akseli |
| 6 | nostotuki | itsensä pakkolunastusta | Käytettäväksi sähkömoottoreissa, on | |
| 7 | muut poraustyökalut | Pakollinen | Jotkut laitetoimittajat tarjoavat | |
| Tyyppi | Sarja | Suurin halkaisija (mm) |

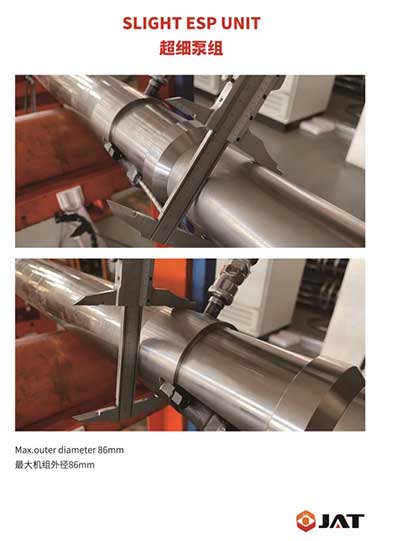

| Pumppu | 338 | 86 |
| Suojelija | 338 | 86 |
| Moottori | 375 | 95.25 |
| Tyyppi | Sarja | Suurin halkaisija (mm) |
| Pumppu | 400 | 101.6 |
| Suojelija | 400 | 10.1.6 |
| Moottori | 456 | 115.82 |
| Tyyppi | Sarja | Suurin halkaisija (mm) |
| Pumppu | 513/538/562 | 130,3/136,7/143 |
| Suojelija | 513 | 130.3 |
| Moottori | 540/562 | 138/143 |
| Tyyppi | Sarja | Suurin halkaisija (mm) |
| Pumppu | 675 | 171.45 |
| Suojelija | 675 | 171.45 |
| Moottori | 738 | 187.45 |
| Tyyppi | Sarja | Suurin halkaisija (mm) |
| Pumppu | 862 | 219 |
| Suojelija | 675 | 171.45 |
| Moottori | 738 | 187.45 |
• Onshore-öljykenttien kehitys:TheSähköinen uppopumppu soveltuu täydellisesti perinteisiin öljylähteisiin, matalapaineisiin öljysäiliöihin ja veden tulvimiseen johtaviin kehityskaivoihin, ja se tuottaa vakaan päivittäisen raakaöljyn noston ja tyydyttää öljykenttien pitkän aikavälin jatkuvat tuotantotarpeet.
• Öljyn ja kaasun offshore-tuotanto:Mukautuva kaventamaan offshore-kaivoporauksia ja ankaria merityöolosuhteita, ja siinä on kompakti rakenne ja alhainen vikasuhde, mikä vähentää offshore-huolto- ja käyttökustannuksia.
• Säiliön erikoiskäyttö:Soveltuu korkean vesileikkauksen, lievästi syövyttäviä ja hankaavia öljykaivoja sekä geotermistä öljykaivoa varten, mikä tukee turvallista ja tehokasta nesteen nostoa monimutkaisissa työolosuhteissa.
• Öljykaivon stimulaatio ja restaurointi:Ihanteellinen vähätuottoisiin ja loppuun kuluneisiin öljykaivoihin, mikä parantaa tehokkaasti nesteen jakelutehoa ja elvyttää ikääntyvien öljykenttien tuotantokapasiteettia.
•Rakennesuunnittelu:Sähköinen uppopumppu on siisti, kompakti ulkonäkö ja useita valinnaisia ulkohalkaisijoita, jotka sopivat täydellisesti eri porausreikien kokoihin ja mukautuvat erityyppisiin öljykaivoihin.
•Korkea nostotehokkuus:Optimoitu monivaiheinen hydraulirakenne tarjoaa vakaan paineen nousun ja suuren virtausnopeuden, mikä mahdollistaa tehokkaan jatkuvan raakaöljyn noston.
•Erinomainen ympäristösopeutuvuus:Varustettu ensiluokkaisilla tiiviste- ja suojarakenteilla, jotka kestävät korroosiota ja hankausta öljyn, kaasun ja veden sekoituksesta.
•Alhaiset käyttökustannukset:Ominaisuudet alhainen energiankulutus, vakaa toiminta ja alhainen vikasuhde, mikä vähentää huomattavasti manuaalista huoltoa ja kenttäpysäytyshäviöitä.
•Pitkä käyttöikä:Tehdaskalibroitu kokoonpano ja suuri kuormituskantavuus parantavat yleistä rakenteellista vakautta ja pidentävät laitteiden käyttösykliä.
400-sarja:Kompakti vakiomalli, joka on suunniteltu halkaisijaltaan pienille tavanomaisille öljykaivoille. Se soveltuu yleisiin öljykenttien tuotantosovelluksiin, jotka vaativat kohtuullista virtauskapasiteettia ja taloudellista toimintaa.
538/540-sarja:Suunniteltu kierreputkien asennusjärjestelmiin ja soveltuu keski- ja suuriläpimittaisiin öljykaivoihin. Se tukee sovelluksia, jotka vaativat suurempia virtausnopeuksia ja nostokykyä.
Vianestorakenne:Suuret painelaakerit ja suljetut suojarakenteet auttavat kestämään porausreiän iskukuormituksia ja vähentävät laitteiden vaurioita käytön aikana.
Energiatehokas toiminta:Optimoitu hydraulinen rakenne vähentää nesteen virtausvastusta ja hydraulihäviöitä, mikä auttaa vähentämään energiankulutusta jatkuvan käytön aikana.
Joustavat konfigurointivaihtoehdot:Saatavilla on useita pumppumäärityksiä ja materiaalivaihtoehtoja sovelluksiin, joihin liittyy korroosiota, hankausta ja korkeita lämpötiloja.
Pienemmät huoltovaatimukset:Pitkät huoltovälit, pienempi huoltotiheys ja tasainen toimintakyky auttavat vähentämään kokonaiskäyttökustannuksia.
ESP-valinnan tulee perustua todellisiin kaivon olosuhteisiin ja käyttövaatimuksiin.
Korkeammat tuotantokaivot vaativat:Suurempi pumpun halkaisija, suurempi virtauskapasiteetti, optimoidut hydrauliset vaiheet
Syvät kaivot vaativat: Korkeampi nostokyky, enemmän pumppuvaiheita, vahvistettu mekaaninen rakenne
Keskeisiä tekijöitä ovat:Veden leikkausprosentti, Kaasupitoisuus, Hiekkapitoisuus, Korroosiotaso, Raakaöljyn viskositeetti
Korkean lämpötilan kaivot vaativat:Korkean lämpötilan moottorin eristys, lämmönkestävät materiaalit, parannettu jäähdytyssuunnittelu
Ydinmateriaalit, mukaan lukien seosakselit ja korroosionestokomponentit, tarkastetaan ennen tuotantoa sen varmistamiseksi, että ne ovat porausreikien käyttövaatimuksia.

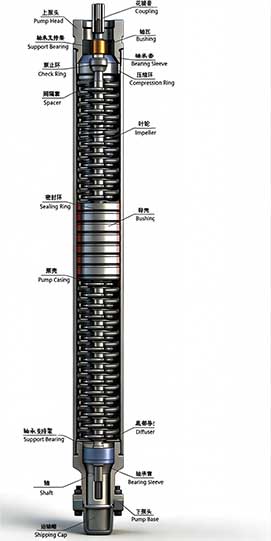

Laskennallista nestedynamiikan analyysiä ja CNC-työstöä käytetään parantamaan juoksupyörän, diffuusorin ja rakenneosien käsittelyn tarkkuutta.
Jokaiselle pumppuyksikölle suoritetaan virtaustesti, painetestaus, toimintatestaus ja tiivistystarkastus ennen toimitusta.
Yhtenäiset kokoonpanomenettelyt ja tehdaskalibrointiprosessit on otettu käyttöön tuotteen tasaisen suorituskyvyn ylläpitämiseksi ja kokoonpanopoikkeamien vähentämiseksi.
Tuotanto- ja testausasiakirjoja ylläpidetään tuotteiden jäljitettävyyttä ja projektin todentamista varten.
