Sähköinen uppopumppu öljykaivoon

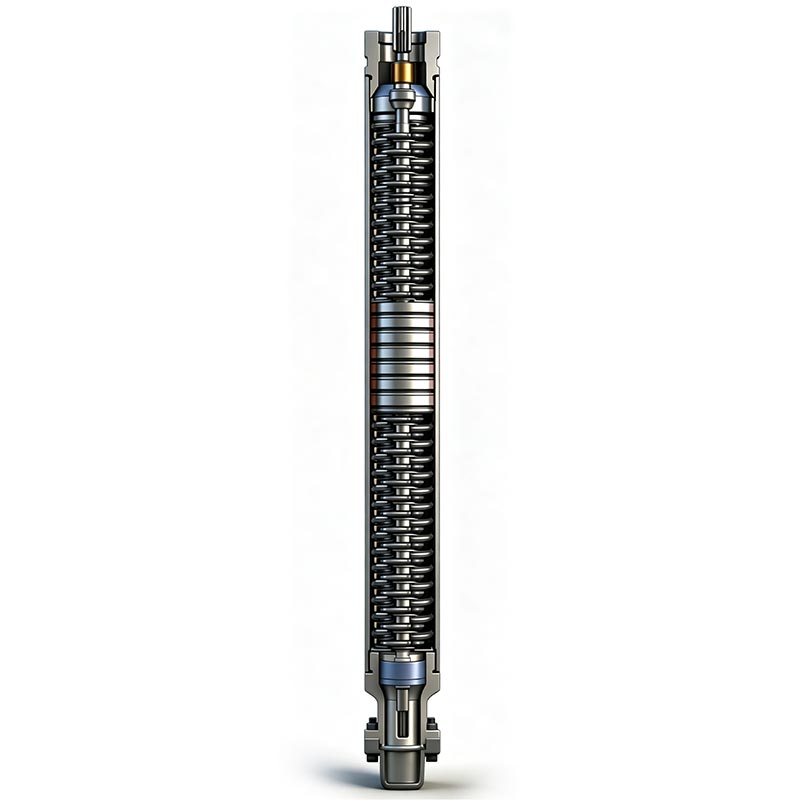

Sähköinen uppopumppu (ESP) on porausreiän keinotekoinen nostolaite, jota käytetään parantamaan öljykaivon tuottavuutta. Se on käytetään ensisijaisesti keskisyvissä öljykaivoissa, korkean vesihaaran öljykaivoissa, raskasöljykaivoissa ja offshore-tuotantokaivoissa öljykentät. Järjestelmä koostuu ydinkomponenteista, kuten uppomoottori, suojus, kaasu-neste-erotin, ja monivaiheinen keskipakopumppu. Moottori käyttää pumppuyksikköä pyörimään suurella nopeudella jatkuvasti nostaen raakaöljy kaivosta pintaan.

Perinteisiin mekaanisiin öljyn talteenottomenetelmiin verrattuna ESP:t tarjoavat etuja, kuten laajan syrjäytysalueen, sopeutuvuus syviin kaivoympäristöihin, pienempi pintajalanjälki ja vahva jatkuva toimintakyky. He voidaan räätälöidä kaivon syvyyden, kotelon koon, raakaöljyn viskositeetin, kaasupitoisuuden ja syövyttävän ympäristön mukaan, tarjoaa luotettavan keinotekoisen nostoratkaisun pitkäaikaiseen vakaaseen öljykenttien tuotantoon.

Tuotteen toimintaperiaate

ESP-järjestelmä on asennettu öljykaivon nestepinnan alapuolelle ja se syöttää virtaa pohjareiän uppomoottorille pintaohjauskaappi.

Toiminnan aikana:

Uppomoottori käyttää monivaiheista keskipakopumppua pyörimään;

Kaivon neste tulee pumpun runkoon tuloaukon kautta;

Monivaiheiset siipipyörät lisäävät painetta asteittain;

Raakaöljyn, maakaasun ja muodostusveden seos kuljetetaan pintaputkistoon;

Suoja eristää kaivon nesteen moottorin sisäisestä voiteluöljystä, mikä varmistaa pitkän aikavälin vakaan toiminnan moottorista.

ESP lisää tuotantokapasiteettia jatkuvalla pohjareiän paineistamisella, mikä tekee siitä erityisen sopivan öljylähteet, joiden luonnollinen paine on riittämätön tai jotka vaativat parempaa talteenottotehokkuutta.

Materiaali- ja valmistustekniikka

Pumppuvaihe on valmistettu korroosionkestävästä seosteräksestä ja tarkasti CNC koneistettu tasaisen virtauksen ja korkean tehokkuutta.

Upotettavassa moottorissa on käytetty korkeita lämpötiloja kestäviä eristemateriaaleja, mikä varmistaa vakaan toiminnan jopa sisällä korkean lämpötilan porausympäristöt. Suojassa käytetään erityistä eristysöljyä, joka estää tehokkaasti raakaöljyn, suolavettä ja kaasua pääsemästä moottorin osiin.

Kaikki kriittiset komponentit läpikäyvät korroosionestopinnoitteen ja tiivistyskäsittelyn. Automaattinen kokoonpanolinjamme varmistaa jokaisen komponentin tarkka sovitus. Jokainen valmiiden öljykaivojen sähköinen uppopumppu käy läpi täydellisen porausreiän simulaatiotesti ennen toimitusta.

Tärkeimmät suorituskykyominaisuudet

1. Soveltuu monimutkaisiin öljykaivoympäristöihin

ESP:tä voidaan soveltaa: syviin kaivoihin, suuntakaivoihin, offshore-alustakaivoihin, korkean vedenpoistolähteisiin, raskasöljyyn lämmön talteenottokaivot ja pienet kotelokaivot.

2. Korkea tuotantokapasiteetti

Monivaiheinen keskipakopumppurakenne tarjoaa jatkuvan ja vakaan nostokapasiteetin, mikä tarjoaa paremman tuotannon tehokkuus korkeatuottoisissa öljykaivoissa perinteisiin pumppauslaitteisiin verrattuna.

3. Vähennetyt pintalaitteiden vaatimukset

Koko pumppuyksikkö asennetaan pohjareikään: pintalaitteiden jalanjälki pienenee, käyttömelu vähenee ja joten se soveltuu rajallisiin ympäristöihin, kuten offshore-alustoille.

4. Erinomainen korroosionkestävyys

Rikkipitoisille, runsaasti suolaa sisältäville ja korkean lämpötilan säiliöille, seosteräksille ja ruostumattomille teräsmateriaaleille sekä korroosionestopinnoitteilla voidaan parantaa laitteiden pitkän aikavälin luotettavuutta.

4,5 tuuman kotelon, jonka sisähalkaisija on vähintään 99,6 mm, käyttö yksikön kokoonpanossa

5,5 tuuman kotelon, jonka sisähalkaisija on vähintään 118,6 mm, käyttö yksikön kokoonpanossa

7 tuuman kotelon käyttö, jonka sisähalkaisija on vähintään 150,4 mm yksikön kokoonpanossa

8-5/8 tuuman kotelon, jonka sisähalkaisija on vähintään 196,2 mm, käyttö yksikön kokoonpanoon

10-3/4 tuuman kotelon käyttö, jonka sisähalkaisija on vähintään 247,9 mm yksikön kokoonpanoon

Mitä tekijöitä tulee ottaa huomioon valittaessa sähköistä uppopumppua?

ESP:n valinta ei perustu pelkästään tehoon; se vaatii perusteellista pohdintaa seuraavista seikoista:
1. Kaivon syvyys: Mitä syvempi kaivo, sitä korkeampi on nostopää ja sitä suurempi teho tarvitaan.
2. Tuotantovaatimukset: Määritä pumppuvaiheiden lukumäärä ja iskutilavuus tavoitepäivätuotannon perusteella.
3. Raakaöljyn ominaisuudet: Sisältää raakaöljyn viskositeetin, hiekkapitoisuuden, vesileikkauksen ja kaasu-öljysuhteen.
4. Poran olosuhteet: Sisältää kotelon koon, lämpötilan, syövyttävän ympäristön ja kaivon kaltevuuskulman. Sovittamalla nämä parametrit kattavasti ESP:n ylikuormituksen, kaasulukon ja varhaisen vian riskiä voidaan vähentää.

Pääsovellusskenaariot

Öljykaivojen sähköisiä uppopumppuja käytetään laajalti:
Maalla sijaitsevien öljykenttien kehittäminen
Offshore-alustan öljyntuotanto
Syvän öljykaivon tuotanto
Korkeat vesikatkoiset säiliöt
Raskaan öljyn lämmön talteenottoprojektit
Suunta- ja vaakasuuntaiset kaivot
Ne soveltuvat erityisesti öljykenttäprojekteihin, jotka vaativat pitkäkestoista jatkuvaa tuotantoa ja suurta päivittäistä tuotantoa.

Lisävarusteiden yhteensopivuus

Tämä ESP noudattaa yhtenäisiä API-mittastandardeja ja sopii täydellisesti tukivarusteisiin, mukaan lukien ESP-lattakaapeli, kaivon pään tiivistyskokoonpano, säädettävä taajuusohjauskaappi, pohjareiän seula ja virtausmittari. Normaali käyttöliittymä toteuttaa nopean asennuksen paikan päällä, yksinkertaistaa asennusta ja myöhempää tarkastushuoltoa, lyhentää kaivon valmistumista rakentamisen sykli.

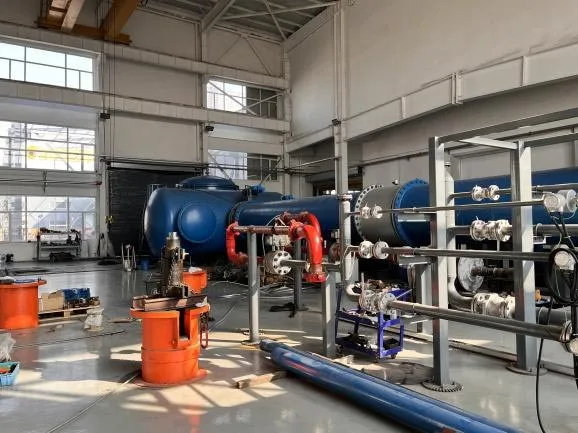

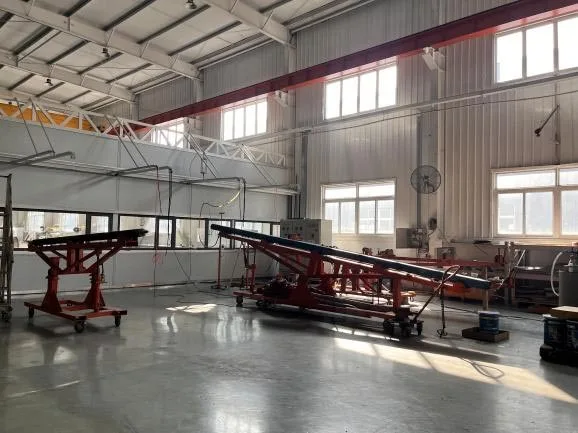

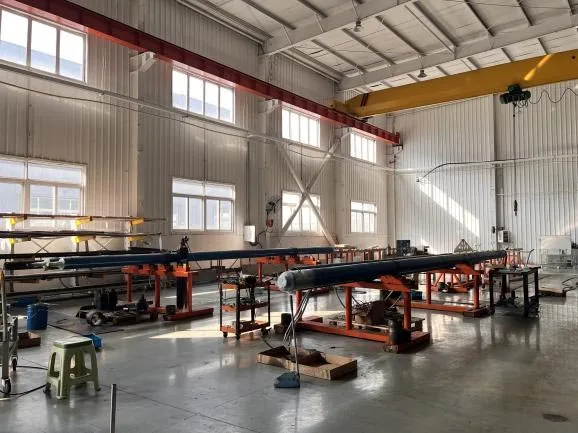

Tehdasvalmistus ja laadunvalvonta

Tuotannon aikana keskeiset komponentit testataan kattavasti:
Raaka-aineiden kemiallisen koostumuksen testaus
CNC-tarkkuuskoneistuksen testaus
Roottorin dynaamisen tasapainotuksen testaus
Moottorin eristyksen suorituskyvyn testaus
Pumppuyksikön paineen testaus
Tiivistyksen suorituskyvyn testaus

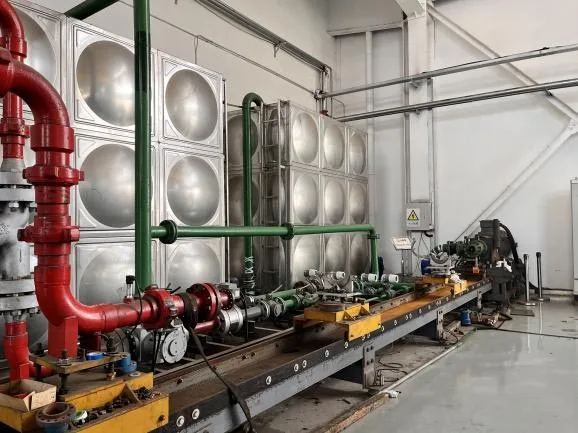

Täydellinen koneen toiminnan simulointitestaus
Kaikki ESP-järjestelmät läpikäyvät suorituskykytarkastuksen ennen tehtaalta lähtöä varmistaakseen, että ne täyttävät öljykentän pitkän aikavälin käyttövaatimukset.

FAQ

Kysymys 1: Mitkä työolosuhteet sopivat eniten sähköiseen uppopumppuun öljykaivoon?

A1: Sitä käytetään pääasiassa syvissä öljykaivoissa, raskasöljykaivoissa ja offshore-tuotantokaivoissa. Se tarjoaa vakaan korkeavirtaus keinonostin kapeassa kotelossa ja korkean lämpötilan porausreiässä.

Kysymys 2: Kuinka ESP kestää muodostumisen suolavedestä johtuvaa korroosiota?

A2: Tärkeimmät virtaus- ja voimansiirtokomponentit käyttävät rikkiseosmateriaalia korroosionestopinnoitteella. Sisäänrakennettu Protector eristää syövyttävän nesteen suojellakseen moottorin ydintä, mikä mahdollistaa pitkäaikaisen maanalaisen toiminnan.

Q3: Voimmeko säätää pumpun parametreja erityisiä säiliövaatimuksia varten?

A3: Kyllä. Tarjoamme ammattimaista OEM-sähköuppopumppua öljykaivoon, räätälöimällä pumpun vaiheita, moottorin teho ja korroosionestolaadut kaivon syvyyden, raakaviskositeetin ja muodostusveden koostumuksen mukaan.

Miksi valita ESP-järjestelmämme?

Olemme erikoistuneet valmistamaan keinotekoisia nostolaitteita öljykentille tarjoamalla täydellisiä ESP-konfigurointiratkaisuja räätälöity erilaisiin kaivoolosuhteisiin.

Etujamme ovat:
Tuki erikokoisille koteloille
Tarjoaa täydellisiä järjestelmiä, mukaan lukien pumput, moottorit ja suojat
Tuki räätälöityille korroosionkestäville materiaaleille
Täyttää sekä maalla että offshore -öljykenttäsovellusten tarpeet
OEM-valmistuspalveluiden tarjoaminen
Kattava varaosien toimitusjärjestelmä
Suorita suorituskykytestaus ennen toimitusta

Tarjoamme vakaan ja luotettavan ESP:n laitteiden valinnasta ja järjestelmien yhteensovittamisesta myynnin jälkeiseen ylläpitotukeen ratkaisuja öljy- ja kaasuasiakkaille maailmanlaajuisesti.
