Kuinka upotettava aksiaalivirtauspumppu parantaa suurvirtausveden siirtoa?

Artikkelin pääpiirteet

Insinööreille, urakoitsijoille, kunnallisviranomaisille, teollisuuden toimijoille ja maatalousprojektien omistajille suurivirtauspumpun valinta ei ole vain suurimman saatavilla olevan moottorin valinta. Pumppausjärjestelmän on vastattava vaadittua virtausnopeutta, kokonaisdynaamista nostokorkeutta, veden laatua, käyttöympäristöä, asennusrakennetta, virtalähdettä ja odotettua käyttöjaksoa.

• Ymmärrä aksiaalivirtauksen pumppauksen hydraulinen rooli.
• Tunnista, miksi upotettava rakenne voi yksinkertaistaa pumppuaseman suunnittelua.
• Arvioi pumpun kapasiteetti todellisten projektiolosuhteiden mukaan.
• Vähennä asennus- ja huoltoriskejä asianmukaisella suunnittelulla.
• Valitse sopivat materiaalit, suojajärjestelmät ja valvontatoiminnot.
• Yhdistä pumpun kokoonpano vedensiirtosovelluksen kanssa.

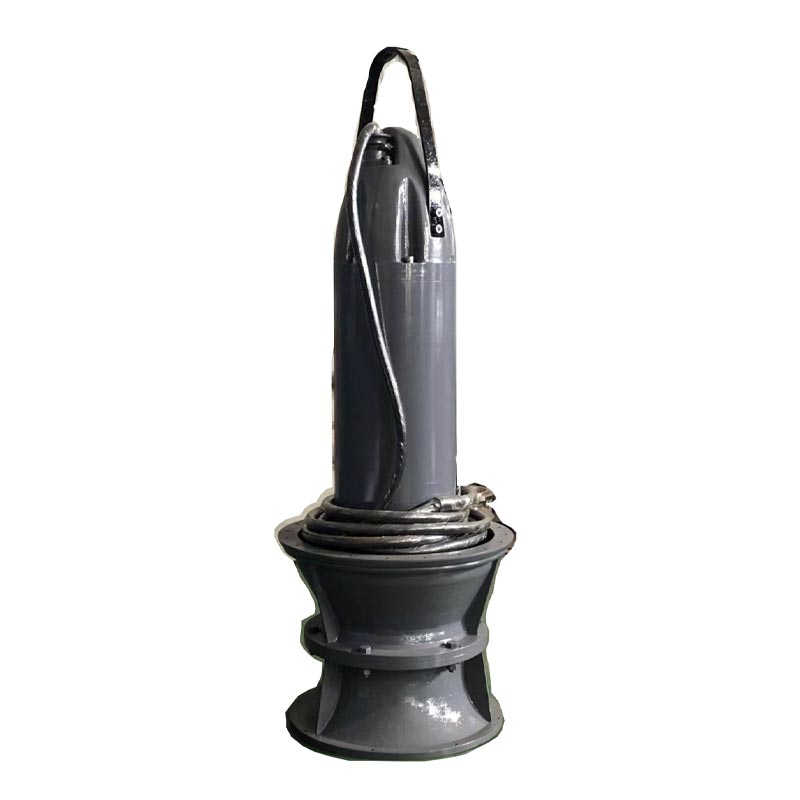

Mikä on upotettava aksiaalivirtauspumppu?

A Upotettava aksiaalivirtauspumppuon suuritehoinen pumppukone, joka on suunniteltu ensisijaisesti siirtämään suuria vesimääriä suhteellisen alhaisten nostokorkojen kautta. Toisin kuin perinteiset keskipakopumput, jotka ovat yleensä riippuvaisia ​​veden radiaalisesta liikkeestä, aksiaalivirtauspumppu käyttää potkurityyppistä juoksupyörää veden siirtämiseen olennaisesti samansuuntaisesti pumpun akselin kanssa.

Tämä hydraulinen konfiguraatio tekee aksiaalivirtaustekniikasta erityisen sopivan, kun projekti vaatii suurta virtausta korkean paineen sijaan. Tyypillisiä esimerkkejä ovat tulvaviemäröinti, kastelukanavat, hulevesien pumppaus, jäähdytysveden kierto, jokiveden siirto ja kunnallinen viemäröinti.

Sana "submersible" kuvaa asennusjärjestelyä. Pumppu ja sähkömoottori yhdistetään yhdeksi yksiköksi ja toimivat vedenpinnan alla. Tämä eliminoi monet mekaaniset kohdistusvaatimukset, jotka liittyvät erikseen asennettuihin pumppu- ja moottorikokoonpanoihin.

Nykyaikaiset upotettavat aksiaalivirtauslaitteet voivat sisältää tiivistettyjä moottoreita, mekaanisia tiivisteitä, vuotojen havaitsemista, käämien lämpötilan valvontaa, laakerien lämpötilan valvontaa ja ohjauskaapin suojausta. Nämä ominaisuudet auttavat käyttäjiä hallitsemaan veden alla toimivia laitteita ja vähentämään tarpeettomia manuaalisia toimenpiteitä.

Kuinka pumppausjärjestelmä toimii

Käyttöprosessi alkaa, kun vettä tulee pumpun imuaukkoon. Moottori pyörittää akselia ja potkurityyppistä juoksupyörää luoden aksiaalista hydraulista voimaa, joka siirtää vettä pumpun läpi poistokanavaan.

Koska moottori on veden alla, ympäröivä vesi voi auttaa lämmönpoistossa. Tämä on erityisen arvokasta pitkien käyttöjaksojen aikana, koska moottorin lämpötilan hallinta on tärkeä tekijä sähkölaitteiden luotettavuudessa.

Integroitu konfiguraatio poistaa myös pitkän avoimen akselin tarpeen pinta-asennetun moottorin ja uppopumpun välillä. Vähemmän ulkoisia mekaanisia voimansiirtokomponentteja voi tarkoittaa vähemmän kohdistukseen liittyviä huolenaiheita ja kompaktimpaa asennusjärjestelyä.

1. Vesi tulee sisäänottoalueelle:Hydraulinen rakenne ohjaa vettä kohti pyörivää juoksupyörää.
2. Moottori käyttää juoksupyörää:Sähköenergia muunnetaan pyörimismekaaniseksi energiaksi.
3. Juoksupyörä tuottaa aksiaalisen työntövoiman:Suuret vesimäärät työnnetään pumpun kanavan läpi.
4. Vesi liikkuu kohti purkausta:Virtaus ohjataan poistokanavaan, putkeen tai pumppuasemajärjestelmään.
5. Suojausjärjestelmät valvovat toimintaa:Anturit voivat tunnistaa epänormaalit vuodot, lämpötilaolosuhteet tai muut käyttöriskit.

Todellinen hydraulinen suorituskyky riippuu juoksupyörän geometriasta, pyörimisnopeudesta, siipien konfiguraatiosta, pumpun halkaisijasta, vesiolosuhteista, järjestelmän korkeudesta ja toimintapisteestä. Siksi pumppu tulee aina valita vahvistetuista suorituskykytiedoista eikä pelkästään moottorin tehosta.

Pääkomponentit ja rakenne

Luotettava upotettava aksiaalivirtauspumppu on enemmän kuin juoksupyörä ja moottori. Sen suorituskyky riippuu hydraulikomponenttien, sähkösuojauksen, tiivistysjärjestelmien, laakereiden, kaapeleiden ja sitä tukevan asennusrakenteen välisestä vuorovaikutuksesta.

Tärkeimmät edut nykyaikaisissa pumppausprojekteissa

Projektien omistajat kohtaavat usein samat käytännön haasteet: rajallinen asennustila, nousevat rakennuskustannukset, vaihtelevat vedenpinnat, vaikeat huoltomahdollisuudet ja tarve poistaa suuria vesimääriä nopeasti. Oikein valittu upotettava aksiaalivirtauspumppu voi ratkaista useita näistä ongelmista samanaikaisesti.

1. Suuri virtaus matalalla korkeudella

Aksiaalinen virtauskonfiguraatio soveltuu luonnollisesti suurten määrien siirtämiseen, missä vaadittu nostokorkeus on suhteellisen vaatimaton. Tämä tekee siitä tehokkaan valinnan tyhjennys- ja vedensiirtotehtäviin, joissa läpijuoksu on tärkeämpää kuin korkea poistopaine.

2. Kompakti asennus

Pumppu ja moottori on integroitu yhdeksi upotetuksi kokoonpanoksi. Tämä voi vähentää maanpäällisten koneiden määrää ja yksinkertaistaa pumppuasemajärjestelyä.

3. Yksinkertaistettu mekaaninen asennus

Perinteinen pumppujärjestelmä saattaa vaatia huolellista kohdistamista erillisten pumpun ja moottorin osien välillä. Integroitu upotettava yksikkö vähentää ulkoisten mekaanisten liitäntöjen määrää, jotka on kohdistettava asennuksen aikana.

4. Tehokas moottorin jäähdytys

Ympäröivä vesi tarjoaa merkittävän lämmönsiirtoaineen. Oikein suunnitellut uppomoottorit voivat siis saavuttaa tehokkaan jäähdytyksen jatkuvan käytön aikana.

5. Pienempi käyttömelu

Upotettu toiminta eristää luonnollisesti suuren osan mekaanisesta melusta. Tästä voi olla hyötyä kaupunkien viemäröintiasemille, maanalaisille asennuksille ja asutusalueiden lähellä sijaitseville laitoksille.

6. Parempi sopeutuminen vedenpinnan vaihteluihin

Tulvien torjunta- ja salaojituslaitoksissa vedenpinnat muuttuvat usein. Upotettavat kokoonpanot voivat olla erityisen käytännöllisiä silloin, kun perinteiset veden yläpuolella olevat laitteet ovat alttiina tulvariskille.

7. Mahdollisesti alhaisemmat rakennusvaatimukset

Kompakti pumppujärjestely voi vähentää tiettyjen pumppausasemien rakenteellista tilaa. Todelliset rakentamisen säästöt riippuvat projektin geometriasta, rakennussuunnittelusta, tyhjennysjärjestelystä ja paikallisista asennusolosuhteista.

Tyypilliset sovellukset

Aksiaalivirtauspumppauksen monipuolisuus tekee tästä tekniikasta hyödyllisen kunnallisissa, teollisuuden, maatalouden ja ympäristön vesihuoltoprojekteissa.

Käyttöön soveltuvuus tulee aina varmistaa nesteen todellisten ominaisuuksien perusteella. Lämpötila, pH, kiintoaineet, syövyttävät komponentit, roskat ja muut epäpuhtaudet voivat vaikuttaa materiaalin valintaan ja toimintavarmuuteen.

Tärkeimmät tekijät pumpun valinnassa

Pumpun valinta pelkästään vaaditun virtausnopeuden mukaan on yksi yleisimmistä järjestelmän huonon suorituskyvyn syistä. Täydellinen hydraulinen ja käyttöympäristö tulee arvioida ennen spesifikaation viimeistelyä.

Hydraulisissa laskelmissa tulee ottaa huomioon todellinen järjestelmäkäyrä nimellisarvojen sijaan. Paras toimintapiste on yleensä sellainen, jossa pumppu pystyy suorittamaan vaaditun käytön ilman liiallista kuristusta, epävakaata toimintaa, tärinää tai tarpeetonta energiankulutusta.

Upotettava aksiaalivirtauspumppu vs. perinteiset pumppuyksiköt

Sekä upotettavat että perinteiset pumppausjärjestelmät voivat tarjota luotettavan vedensiirron, kun ne on suunniteltu oikein. Ero on ensisijaisesti siinä, miten laitteet on asennettu ja miten moottori, pumppu, jäähdytys ja tukiinfrastruktuuri on järjestetty.

Oikea valinta riippuu sivustosta. Perinteinen pumppu voi pysyä parempana, kun helppo pääsy pintaan, erittäin korkea nostokorkeus tai erityiset prosessivaatimukset hallitsevat. Upotettavasta aksiaalisesta virtauskonfiguraatiosta tulee erityisen houkutteleva, kun suuri virtaus, matala nostokorkeus, kompakti rakenne ja vaihtelevat vedenpinnat ovat keskeisiä projektin vaatimuksia.

Asennusta koskevia huomioita

Oikea asennus on välttämätöntä, koska hyvin suunniteltukin pumppu voi kärsiä huonosta suorituskyvystä, jos imu- tai poistojärjestelmä on konfiguroitu väärin.

1. Tarkasta asennuskammio:Poista rakennusjätteet ja vieraat esineet, jotka voivat päästä pumppuun.
2. Tarkista imugeometria:Tuloaukon tulee tarjota vakaa ja kohtuullisen tasainen virtaus pumppuun.
3. Vahvista pienin upotus:Pumpun tulee toimia valmistajan ilmoittamalla vedenkorkeudella.
4. Suojaa virtajohto:Estä terävät mutkat, hankaus, hallitsemattomat liikkeet ja mekaaniset vauriot.
5. Käytä asianmukaisia ​​nostolaitteita:Upotettavat yksiköt voivat olla raskaita, joten nostopisteet ja laitteet on mitoitettava oikein.
6. Tarkista sähkösuojaus:Varmista maadoitus, ylikuormitussuoja, vuotojen valvonta ja ohjaustoiminnot ennen käynnistystä.
7. Tarkista pyörimis- ja käyttöönottoolosuhteet:Noudata valmistajan käyttöönottomenettelyä ennen kuin asetat pumpun normaalikäyttöön.

Imuputken suunnittelu ansaitsee erityistä huomiota. Huonot sisäänvirtausolosuhteet voivat aiheuttaa pyörteitä, epätasaista kuormitusta, turbulenssia tai liiallista ilman ja roskien kulkeutumista mukaan. Nämä olosuhteet voivat heikentää hydrauliikan suorituskykyä ja lisätä tärinää tai kulumista.

Huolto- ja luotettavuuskäytännöt

Upotettavat laitteet on suunniteltu vaativiin ympäristöihin, mutta vedenalainen käyttö ei tarkoita, että huoltoa voidaan jättää huomiotta. Ennaltaehkäisevä tarkastus on edelleen tarpeen sähköeristyksen, tiivisteiden, laakerien, hydraulikomponenttien ja kaapelien suojaamiseksi.

Käytännön huolto-ohjelman tulee sisältää:

• Moottorin eristyksen kunnon tarkistaminen valmistajan huoltomenettelyn mukaisesti.
• Virtajohdon tarkastus viiltojen, kulumisen tai kulumisen varalta.
• Vuodon havaitsemissignaalien ja mekaanisen tiivisteen kunnon valvonta.
• Tarkista moottorin käämien ja laakerien lämpötilatrendit.
• Juoksupyörän siipien tarkastus eroosion, korroosion, likaantumisen tai fyysisten vaurioiden varalta.
• Epänormaalin tärinän, melun, virrankulutuksen ja virtauksen muutosten tarkistaminen.
• Imusuodattimen tarkastus ja kerääntyneiden roskien poistaminen.
• Käyttötietojen tarkistaminen suorituskyvyn asteittaisen heikkenemisen havaitsemiseksi.

Suorituskyvyn seuranta on erityisen arvokasta suurissa asennuksissa. Virrankulutuksen asteittainen lisääntyminen ja virtauksen pieneneminen voi viitata hydrauliseen likaantumiseen, siipipyörän vaurioitumiseen, lisääntyneeseen järjestelmän vastukseen tai toimintaan pois aiotusta käyttöpisteestä.

Yleiset käyttöongelmat ja ratkaisut

Miksi harkita JINAOTEa?

JINAOTEkeskittyy uppopumppuratkaisuihin sovelluksiin, joissa suuri veden siirto, kompakti asennus ja luotettava uppokäyttö ovat tärkeitä. Sen upotettavat aksiaalivirtauspumput sopivat vaativiin vesihuoltoympäristöihin, kuten kunnallisiin viemäröintiin, tulvien hallintaan, kasteluihin, teollisuusvesijärjestelmiin, kaivosten viemäröintiin, telakkaprojekteihin ja sähkökäyttöisiin vesisovelluksiin.

Tuotelähestymistapa yhdistää pumpun ja moottorin integroiduksi upotettavaksi kokoonpanoksi. Konfiguraatiosta ja projektin vaatimuksista riippuen suojausominaisuuksia voivat olla tiivistetty moottorirakenne, mekaaniset tiivistysjärjestelyt, vuotojen havaitseminen, käämien lämpötilan valvonta ja laakerin lämpötilan valvonta.

JINAOTE erottaa myös aksiaalivirtauksen ja sekavirtauksen vaatimukset. Aksiaalivirtauskonfiguraatiot sopivat yleensä korkean virtauksen ja matalamman paineen töihin, kun taas sekavirtausmalleja voidaan harkita, jos projekti vaatii suurempaa nostokykyä ja erilaisia ​​hydraulisia ominaisuuksia.

Hankehankinnoissa hyödyllisin lähtökohta ei ole pelkkä pumppumallin pyytäminen. Sen sijaan toimita toimittajalle vaadittu virtaus, paine, nesteen lämpötila, veden laatu, kiintoainepitoisuus, asennussyvyys, virtalähde, käyttöaikataulu ja asennusjärjestely. Näiden tietojen avulla toimittaja voi arvioida hydraulisen käytön ja suositella sopivampaa kokoonpanoa.

Usein kysytyt kysymykset

1. Mihin upotettavaa aksiaalivirtauspumppua käytetään pääasiassa?

Sitä käytetään pääasiassa suurten vesimäärien siirtämiseen suhteellisen matalilla nopeuksilla. Yleisiä sovelluksia ovat tulvatorjunta, kunnallinen viemäröinti, kastelu, teollisuusveden siirto, jäähdytysveden kierto, kaivosviemäröinti ja jokien tai järven puoleiset pumppaamot.

2. Mikä on tärkein ero aksiaalivirtaus- ja sekavirtauspumppujen välillä?

Aksiaalivirtauspumppu siirtää vettä ensisijaisesti akselin suuntaisesti ja on yleensä optimoitu suurelle virtaukselle ja alhaiselle nostokorkeudelle. Sekavirtauspumpussa yhdistyvät aksiaaliset ja radiaaliset hydrauliset ominaisuudet ja se voi tarjota suuremman nostokyvyn sopivissa sovelluksissa.

3. Voiko upotettava aksiaalivirtauspumppu toimia jatkuvasti veden alla?

Kyllä, oikein suunnitellut upotettavat yksiköt on tarkoitettu käytettäväksi veden alla. Jatkuvan käytön tulee kuitenkin pysyä valmistajan määrittämien vedenkorkeuden, lämpötilan, sähköisten, hydraulisten ja ympäristöllisten rajojen sisällä.

4. Miksi moottorin jäähdytys on tärkeää uppopumpussa?

Sähkömoottorit tuottavat lämpöä käytön aikana. Koska moottori on veden alla, ympäröivä vesi voi tarjota tehokkaan lämmönsiirron. Vaadittujen upotus- ja käyttöolosuhteiden ylläpitäminen on siksi tärkeää lämpöluotettavuuden kannalta.

5. Mitkä vesiolosuhteet tulee tarkistaa ennen pumpun valintaa?

Arvioi vähintään nesteen lämpötila, pH, suspendoituneet kiintoaineet, tiheys, syövyttävät komponentit, hankaavat hiukkaset, kuidut ja roskat. Nämä tekijät vaikuttavat hydrauliseen suorituskykyyn, materiaalivalintaan, tiivisteen käyttöikään ja huoltovaatimuksiin.

6. Vaatiiko uppopumppu erillisen moottorin?

Ei. Yksi uppopumppuyksikön ominaisuuksista on, että moottori ja pumppu on integroitu yhdeksi kokoonpanoksi. Tämä voi yksinkertaistaa mekaanista asennusta verrattuna erikseen asennettuun pumppuun ja moottoriin.

7. Miten pumpun tehokkuutta voidaan ylläpitää ajan mittaan?

Säännöllinen tarkastus, suorituskyvyn valvonta, imupuhdistus, juoksupyörän tarkastus, sähkötestaus, tiivisteiden tarkastukset ja tärinän tai lämpötilan valvonta voivat auttaa havaitsemaan heikentymisen ennen kuin siitä tulee suuri vika.

8. Soveltuuko upotettava aksiaalivirtauspumppu tulvatorjuntaprojekteihin?

Kyllä. Suurimääräinen, matalakorkoinen vedensiirto on tyypillinen käyttötapa aksiaalivirtauspumppaukselle. Upotettu järjestely voi olla käytännöllinen myös paikoissa, joissa vedenpinnat vaihtelevat merkittävästi ja pinta-asennettavat laitteet vaatisivat lisäsuojaa.

9. Miten oikea pumppumalli valitaan?

Aloita vaadittavalla virtauksella ja kokonaiskorkeudella ja arvioi sitten nesteen ominaisuudet, asennussyvyys, käyttöjakso, virransyöttö, imuolosuhteet ja ohjausvaatimukset. Lopullisen valinnan tulee perustua valmistajan vahvistamiin suorituskykytietoihin ja projektikohtaisiin laskelmiin.

10. Mitä tietoja on annettava tarjousta pyydettäessä?

Ilmoita vaadittu virtaus, paine, nesteen ominaisuudet, veden lämpötila, veden minimi- ja enimmäistasot, asennustapa, sähkönsyöttö, käyttötunnit ja mahdolliset erityiset valvonta- tai materiaalivaatimukset. Yksityiskohtainen tieto parantaa laitevalinnan ja tarjouksen tarkkuutta.

Johtopäätös

A Upotettava aksiaalivirtauspumppuon käytännöllinen ratkaisu projekteihin, joissa on siirrettävä suuria vesimääriä ilman korkeita poistokorkeuksia. Sen integroitu pumppu- ja moottorikokoonpano voi yksinkertaistaa asennusta, pienentää laitteiden jalanjälkeä, tukea tehokasta moottorin jäähdytystä ja tarjota vankan lähestymistavan haastaviin tyhjennys- ja vedensiirtoympäristöihin.

Parhaat tulokset riippuvat kuitenkin oikeasta suunnittelusta. Virtausnopeus, kokonaiskorkeus, imuolosuhteet, veden laatu, käyttölämpötila, sähkönsyöttö, upotus ja käyttöjakso on otettava huomioon ennen laitteen valintaa. Oikea asennus ja ennaltaehkäisevä huolto ovat yhtä tärkeitä hydraulisen suorituskyvyn ja pitkän aikavälin luotettavuuden ylläpitämiseksi.

Kunnalliseen viemäriin, tulvien torjuntaan, kasteluun, teollisuuden vedensiirtoon, kaivosviemäröintiin, jäähdytysvesijärjestelmiin tai muihin suurivirtaussovelluksiin,JINAOTEvoi tarjota upotettavat aksiaalivirtauspumppuratkaisut, jotka on räätälöity projektin vaatimuksiin. Jaa virtaus, paine, vesiolosuhteet, asennustiedot ja käyttövaatimukset teknisen tiimin kanssa löytääksesi sopivan kokoonpanon ja välttääksesi kalliit valintavirheet.
