Kokeneena pumppuvalmistajanaAOTEtarjoaaTukkeutumaton upotettava jätevesipumppukunnalliseen jätevesien käsittelyyn, teollisuuden viemäriin ja vaativiin jätevedenkäsittelykohteisiin. Sen erikoistunut juoksupyörän muotoilu, joustavat asennusvaihtoehdot ja mukautuvat materiaalikokoonpanot auttavat vähentämään tukosriskiä ja tukevat luotettavaa jäteveden siirtoa.

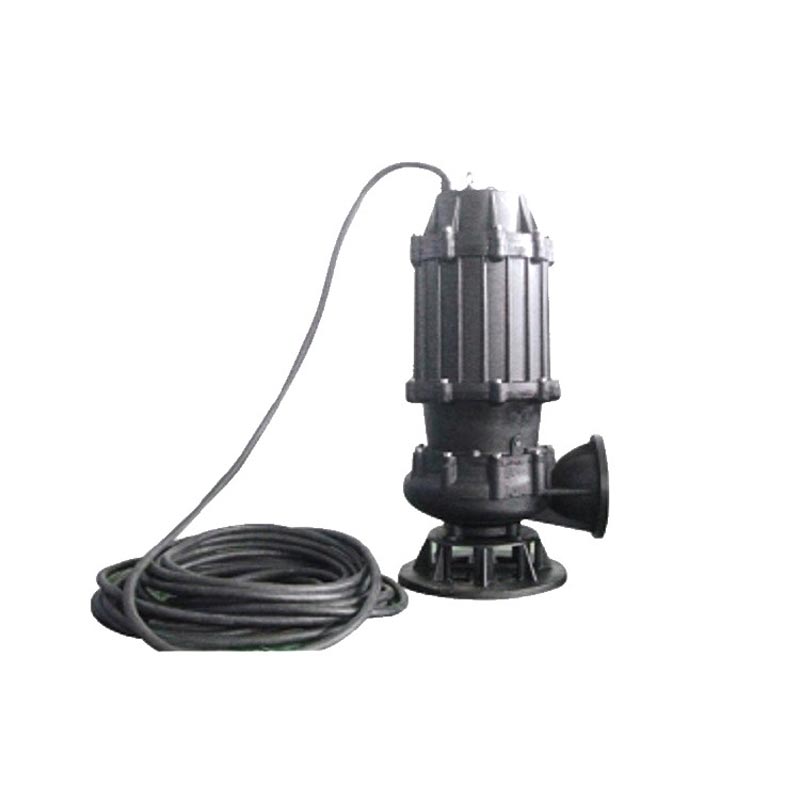

Tukkeutumaton upotettava jätevesipumppu on suunniteltu kuljettamaan jätevettä, joka sisältää suspendoituneita kiintoaineita, pehmeitä kuituja ja muita epäpuhtauksia samalla, kun se minimoi tukosten aiheuttamat katkokset. Sitä käytetään laajasti kunnallisissa jätevesiasemissa, teollisuuslaitoksissa, kaupallisissa rakennuksissa, rakennustyömailla ja ympäristönsuojeluprojekteissa. Oikean pumpun valinta edellyttää virtausnopeuden, nostokorkeuden, kiintoaineen päästökapasiteetin, nesteen ominaisuuksien, asennusolosuhteiden ja moottorin tehon huolellista arviointia. AOTE tarjoaa laajan käyttöalueen, useita asennusmenetelmiä ja materiaalivaihtoehtoja erilaisiin jätevesijärjestelmiin. Näiden tekijöiden ymmärtäminen auttaa projektipäälliköitä ja hankinta-ammattilaisia parantamaan toimintavarmuutta, yksinkertaistamaan ylläpitoa ja hallitsemaan elinkaarikustannuksia.
Tukkeutumaton upotettava jätevesipumppu on pumppuyksikkö, joka on suunniteltu toimimaan veden alla ja siirtämään kiinteitä hiukkasia, suspendoituneita aineita ja kuitupitoisia epäpuhtauksia sisältävää jätevettä. Toisin kuin perinteiset puhtaan veden pumput, joilla voi olla vaikeuksia käsitellä roskia, jätevesipumpuissa käytetään hydraulisia kanavia ja siipipyöräkokoonpanoja, jotka on mukautettu saastuneille nesteille.
Upotettava rakenne yhdistää pumpun ja moottorin kompaktiksi kokoonpanoksi. Oikein asennettuna yksikkö toimii viemärikaivossa, keräyssäiliössä tai jätevesialtaassa, mikä vähentää erillisen maanpäällisen pumppuhuoneen tarvetta.
Tukkeutumaton rakenne on erityisen arvokas järjestelmissä, joissa jätevesi sisältää hiuksia, pehmeitä kuituja, paperinpalasia ja muita materiaaleja, jotka voivat kerääntyä pyörivien komponenttien ympärille tai rajoittaa kapeita virtauskäytäviä. Tukkeutumattomuus riippuu kuitenkin juoksupyörän rakenteesta, kiintoaineiden mitoista, jäteveden laadusta ja valituista käyttöolosuhteista.
Projekti-insinöörien tavoitteena ei ole pelkästään veden liikuttaminen. Sen tarkoituksena on ylläpitää vakaa hydraulinen suorituskyky vaihtelevissa jätevesiolosuhteissa ja pitää ylläpitovaatimukset hallittavissa.
Pääasiallinen toimintaperiaate on yhdistää uppopumpputekniikka epäpuhtauksia sisältäville jätevesille sopivaan hydraulirakenteeseen. AOTE:n tuotetiedoissa tunnistetaan avoin siipipyörä, jossa on takaisinpyyhkäisevä siipi, suunnittelutapana kuitujen takertumis- ja tukosriskien vähentämiseen.
Sopivasti suunniteltu juoksupyörä ja pumpun läpikulku mahdollistavat kiintoaineiden liikkumisen hydraulijärjestelmän läpi vapaammin. Todellinen enimmäishiukkaskoko riippuu valitusta mallista ja sen purkauskonfiguraatiosta.
Kuitumateriaalit voivat kietoutua pyörivien osien ympärille tai kerääntyä ahtaisiin käytäviin. Asianmukainen tukkeutumaton juoksupyörän geometria auttaa vähentämään tätä riskiä, erityisesti jätevedessä, joka sisältää pehmeitä kuituja ja suspendoitunutta roskaa.
Upotettava asennus sijoittaa pumppuyksikön lähelle jätevesilähdettä, mikä auttaa yksinkertaistamaan järjestelmän sijoittelua ja vähentämään pitkien imujärjestelyjen tarvetta. Oikea upotus, poistoputket ja moottorin suojaus ovat edelleen tärkeitä luotettavan toiminnan kannalta.
On tärkeää erottaa tukkeutumaton pumppu leikkaavasta jätevesipumpusta. Tukkeutumaton malli on suunniteltu kuljettamaan sopivat kiinteät aineet hydraulisten kanaviensa läpi, kun taas leikkausmallissa käytetään erityistä mekanismia tiettyjen kuitu- tai kuitumateriaalien pelkistämiseen pienemmiksi paloiksi. Paras vaihtoehto riippuu jäteveden koostumuksesta ja järjestelmävaatimuksista.
Jätevesipumppua arvioidessaan ostajien tulee tarkistaa sen toiminta-alue sen sijaan, että luottaisivat pelkästään moottorin tehoon. AOTE luettelee seuraavat parametrialueet tukkeutumattomalle upotettavalle jätevesipumpulleen.
| Parametri | Julkaistu alue | Valinnan huomioiminen |
|---|---|---|
| Virtausnopeus | 4–5 500 m³/h | Yhdistä vaadittava jäteveden siirtomäärä. |
| Koko pää | 5-80 m | Ota huomioon korkeusero ja putkistohäviöt. |
| Poistoaukon halkaisija | 40-600 mm | Koordinoi pumpun ulostulo poistojärjestelmän kanssa. |
| Moottorin teho | 0,37-550 kW | Vahvista käyttöpiste, tehokkuus ja käyttökuorma. |
| Jännitevaihtoehdot | 380 V / 6 000 V / 100 000 V luettelon mukaan | Tarkista tarkka nimellisjännite valmistajalta ennen tilaamista. |
| Taajuus | 50 Hz / 60 Hz | Yhdistä paikallinen virtalähde ja moottorikokoonpano. |
Tekninen huomautus:Nämä ovat julkaistuja tuoteperhesarjoja, eivät takaa, että kaikki virtauksen, paineen, ulostulon halkaisijan ja moottorin tehon yhdistelmät ovat saatavilla yhdessä mallissa. Listattu 100 000 V jännite on epätavallinen tälle laitekategorialle, ja se tulee vahvistaa suoraan AOTE:lta. Pyydä soveltuvan mallin tietolomake ja suorituskykykäyrä ennen teknisten tietojen viimeistelyä.
Lisätietoja tuotteesta on AOTE:n tukkeutumattoman upotettavan jätevesipumpun tuotesivulla.
Tukokset voivat keskeyttää salaojituksen, laukaista hätähuollon ja lisätä työvoimakustannuksia. Oikein valittu tukkeutumaton pumppu vähentää yhteensopivien kiinteiden aineiden ja pehmeiden kuitujen aiheuttamien keskeytysten todennäköisyyttä, mikä auttaa jätevesijärjestelmiä toimimaan johdonmukaisemmin.
Jätevedet vaihtelevat merkittävästi kunnallisten järjestelmien, tuotantolaitosten ja kemiallisten prosessien välillä. AOTE listaa materiaalivalinnat, mukaan lukien valurauta, SS304, SS316, SS316L ja duplex ruostumaton teräs. Oikea valinta riippuu korroosiolle altistumisesta, kloridipitoisuudesta, hankausainepitoisuudesta, lämpötilasta ja muista nesteen ominaisuuksista.
Eri pumppuasemilla on erilaiset pääsy-, putkistot ja huoltovaatimukset. Useiden asennusjärjestelyjen avulla insinöörit voivat mukauttaa laitteet olemassa olevaan infrastruktuuriin tai uusiin rakennusprojekteihin.
Tukostaajuuden vähentäminen voi vähentää suunnittelemattomien tarkastusten ja puhdistusten tarvetta. Automaattiset kytkentäjärjestelyt voivat myös helpottaa irrottamista, kun asennus on suunniteltu ohjauskiskon nostoa ja esteetöntä huoltoa varten.
Erilaisten hydraulisten kapasiteettien, ulostulokokojen ja teholuokituksen ansiosta tuoteperhe voidaan arvioida projekteihin pienemmistä jätevedenkeräysjärjestelmistä suuriin kunnallisiin pumppulaitoksiin. Lopullinen soveltuvuus on selvitettävä mallikohtaisilla teknisillä laskelmilla.
Tukkeutumattomia upotettuja jätevesipumppuja käytetään kaikkialla, missä jätevesi on siirrettävä kiintoaineista ja kuitupitoisista epäpuhtauksista huolimatta.
Sovelluksissa, joissa käytetään pitkiä kangasnauhoja, köysiä, muovikalvoja tai muuta erittäin sotkeutuvaa jätettä, ostajien tulee arvioida, onko leikkaustyyppinen pumppu sopivampi. Syövyttävän teollisuusjätteen osalta materiaalien yhteensopivuus tulee varmistaa ennen laitteen valintaa.
Asennus vaikuttaa toiminnan vakauteen, ylläpitoon ja projektin kokonaiskustannuksiin. AOTE tunnistaa useita asennuskokoonpanoja tukkeutumattomille jätevesipumppuille.
| Asennusmenetelmä | Tyypillinen kokoonpano | Sopivin tilanne |
|---|---|---|
| Automaattinen kytkentä | Pumppu laskeutuu ohjauskiskoja pitkin ja kytkeytyy poistojärjestelmään. | Pysyvät viemäriasemat, jotka vaativat kätevän poiston ja huollon. |
| Siirrettävä kova putki | Pumppu lepää alustalla ja liitetään jäykkään poistoputkistoon. | Sovellukset, joissa vaaditaan vakaa putkisto ja siirrettävä pumppu. |
| Liikkuva joustava putki | Tuettu pumppu liitetään joustavaan poistoletkuun. | Väliaikainen tyhjennys ja paikat, joihin pumppu on siirrettävä. |
| Kiinteä kuiva asennus | Pumppu asennetaan sopivaan kuivakammioon tai määrättyyn putkistojärjestelyyn. | Järjestelmät, jotka on suunniteltu esteetöntä laitteiden tarkastusta ja huoltoa varten. |
| Kiinteä märkäasennus | Pumppu on kiinnitetty viemärikaivoon, jonka ulostulo on liitetty poistoputkeen. | Pysyvät asennukset, joissa on riittävät pääsy- ja nostomahdollisuudet. |
Asennustiedot tulee tarkistaa valitun mallin piirustuksista ja ohjeista. Insinöörien tulee myös tarkistaa nostotoimenpiteet, takaiskuventtiilit, eristysventtiilit, sähkösuojaus, minimi upotus ja pääsy rutiinitarkastuksia varten.
Oikea mitoitus on välttämätöntä luotettavan toiminnan saavuttamiseksi ja turhan energiankulutuksen välttämiseksi. Ennen tarjouksen pyytämistä valmistele seuraavat tiedot.
Kun nämä tiedot ovat saatavilla, valmistaja voi tunnistaa sopivat mallit ja tarkistaa toimintapisteen pumpun suorituskykykäyrästä. Jos jätevesi on hankaavaa tai syövyttävää, materiaalivalinta ja kulumisrajoitukset tulee tarkistaa samalla.
Tukkeutumaton rakenne vähentää tiettyjä tukosriskejä, mutta se ei poista tarkastuksen tarvetta. Käytännöllinen huolto-ohjelma suojaa moottoria, tiivisteitä, juoksupyörää ja poistojärjestelmää.
Älä koskaan mene viemärikaivoon tai suljettuun tilaan ilman vaadittuja suljetun tilan menetelmiä, ilmakehän testausta, eristämistä ja koulutettua henkilökuntaa. Sähköeristys ja turvalliset nostotoimenpiteet ovat välttämättömiä aina, kun pumppu poistetaan huoltoa varten.
Tukkeutumaton jätevesipumppu on suunniteltu käsittelemään jätevettä, joka sisältää sopivia kiintoaineita ja kuitupitoisia epäpuhtauksia. Sen juoksupyörän geometria ja virtauskanavat auttavat vähentämään tukosriskejä, jotka voivat vaikuttaa perinteisiin puhtaan veden pumppuihin. Todellinen kiintoaineen läpäisykyky riippuu mallista ja jäteveden ominaisuuksista.
AOTE julkaisee tuoteperheen virtausalueen 4–5500 m³/h, nostokorkeusalueella 5–80 m. Saavutettavissa oleva virtaus ja nostokorkeus riippuvat valitusta mallista ja toimintapisteestä. Pyydä suorituskykykäyrä vahvistaaksesi vaaditut käyttöolosuhteet.
Materiaalivaihtoehtoja ovat ruostumattomat teräslajit ja duplex ruostumaton teräs kokoonpanosta riippuen. Sopivuus riippuu erityisistä kemikaaleista, pH:sta, lämpötilasta, kloridipitoisuudesta ja muista käyttöolosuhteista. Anna nämä tiedot valmistajalle ennen materiaalien valintaa.
Ei. Avoimet siipipyörät voivat tarjota etuja, kun jätevesi sisältää kiintoaineita ja kuituja, kun taas suljetut siipipyörät voivat tarjota korkeamman huipputehokkuuden tietyissä sovelluksissa. Paras malli riippuu nesteestä, vaaditusta tehokkuudesta, hiukkasten läpikulkusta, kulumisolosuhteista ja toimintapisteestä.
Aloita vaaditusta virtausnopeudesta, kokonaiskorkeudesta, kiintoainehiukkasten koosta, jäteveden koostumuksesta, lämpötilasta, jännitteestä ja asennustavasta. Valmistaja voi sitten arvioida yhteensopivia malleja ja suositella kokoonpanoa järjestelmän suorituskykyvaatimusten perusteella.
Ilmoita vaadittu virtaus m³/h, kokonaiskorkeus metreinä, nesteen lämpötila, pH, kiintoainepitoisuus ja hiukkaskoko, virtalähde, asennustapa ja odotettu käyttöaikataulu. Piirustukset pohja- ja poistoputkista ovat myös hyödyllisiä, jos niitä on saatavilla.
Tukkeutumaton upotettava jätevesipumppu voi auttaa jätevesien käyttäjiä vähentämään tukkeutumiseen liittyviä keskeytyksiä, yksinkertaistamaan asennusta ja ylläpitämään luotettavaa nesteen siirtoa kunnallisissa, kaupallisissa ja teollisissa ympäristöissä. Parhaat tulokset saadaan sovittamalla pumpun hydraulinen suorituskyky, kiintoaineen päästökapasiteetti, materiaalit ja asennusjärjestely todellisiin työolosuhteisiin. Säännöllinen tarkastus ja oikea toiminta ovat tärkeitä pitkäaikaisen palvelun kannalta.
AOTE tarjoaa valikoiman tukkeutumattomia upotettuja jätevesipumppukokoonpanoja erilaisiin jätevedensiirtotarpeisiin, joita tukee tekninen valintaapu ja materiaalivaihtoehdot. Jos suunnittelet jäteveden pumppausasemaa, päivität olemassa olevia laitteita tai hankit räätälöidyn teollisuuden viemäröintiratkaisun, tutustu tuotteen spesifikaatioihin jaota meihin yhteyttävirtausnopeuden, paineen, nesteen ominaisuuksien ja asennusvaatimusten mukaan. AOTE voi auttaa sinua arvioimaan sopivan pumppukokoonpanon projektiisi.
