Veden kertyminen on yksi suurimmista kaivostoiminnan tehokkuuteen ja turvallisuuteen vaikuttavista haasteista. Liiallinen pohjavesi, sademäärä, ja maanalainen vuoto voi keskeyttää tuotannon, vahingoittaa laitteita ja lisätä käyttökustannuksia.

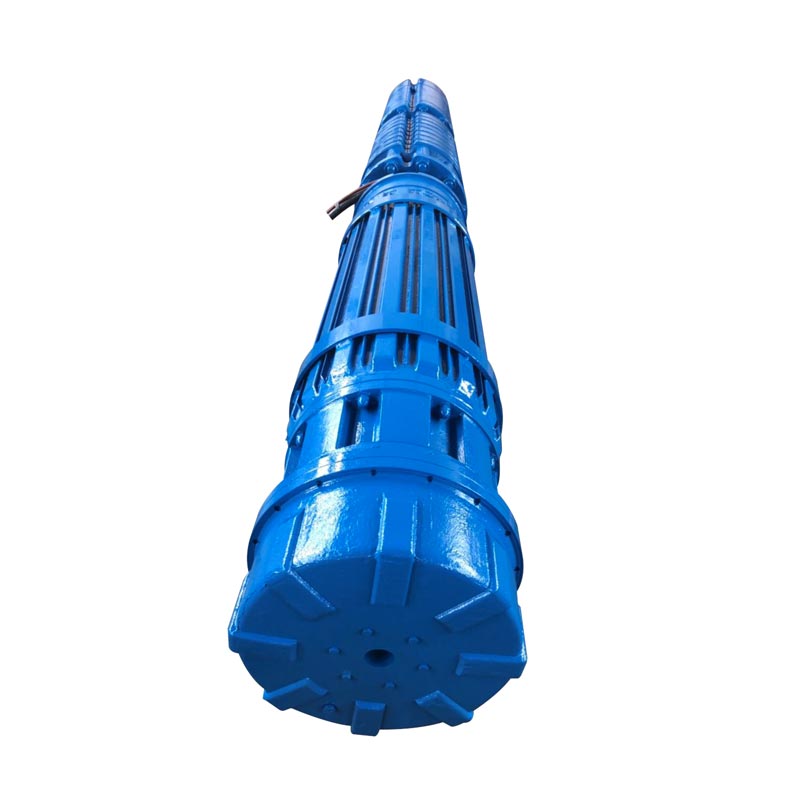

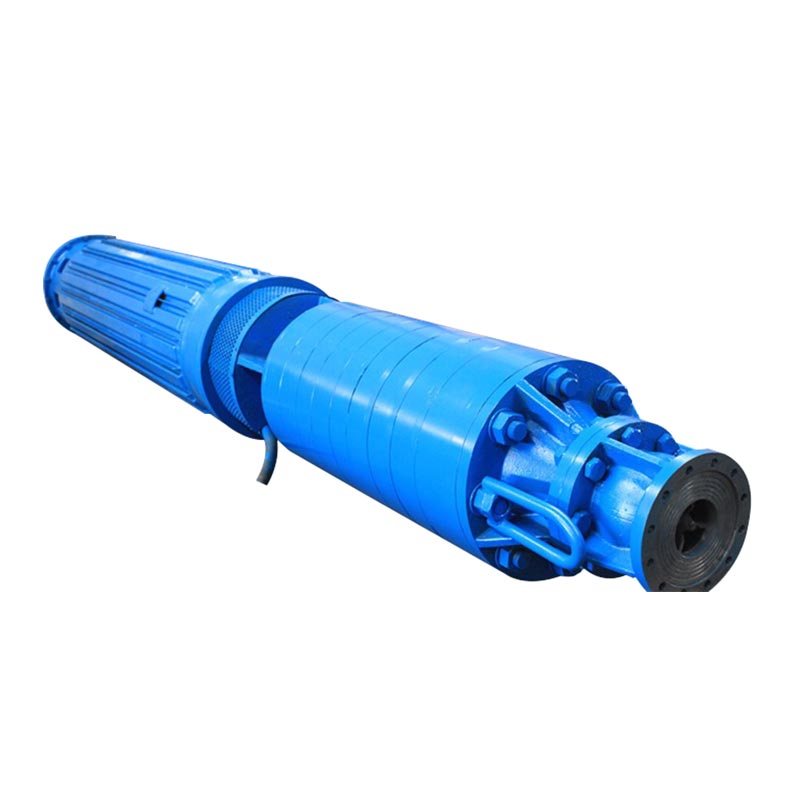

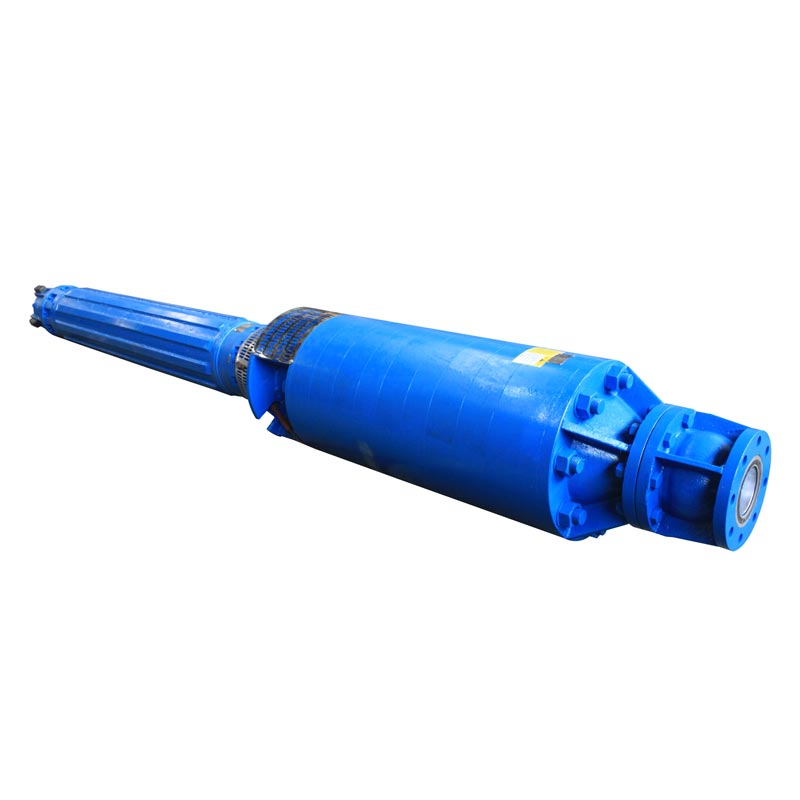

Drainage upotettava kaivospumppu on suunniteltu raskaisiin kaivosten vedenpoistosovelluksiin jatkuvassa käytössä tarvitaan toimintaa ja pitkää käyttöikää. Suunniteltu tehokkaalla keskipakohydraulijärjestelmällä ja kestävä uppomoottoritekniikka, se tarjoaa vakaan vedenpoiston jopa syvissä kaivoksissa, suurissa avolouhoksissa ja ympäristöissä jotka sisältävät hankaavia hiukkasia.
Hiili- ja kuparikaivoksista kullan, tinan ja timanttien louhintapaikkoihin tämä pumppu tarjoaa luotettavan vedenpoiston suorituskykyä vaativissa olosuhteissa.
Mitä pienempi yksikköön kohdistuu aksiaalisen työntövoiman ja sisään vedettyjen kiintoaineiden ja lieteen aiheuttama kuormitus, sitä korkeampi toiminta luotettavuus.
Mitä korkeampi toimintavarmuus, sitä pidempi käyttöikä. Uppomoottoripumpuille, joissa on HDM ja joka voi olla 10 vuotta tai enemmän.
Mitä pidempi käyttöikä ja korkeampi hyötysuhde (jopa 90 % plus), sitä pienemmät käyttökustannukset.
Virtauskapasiteetti Q: jopa 6000 m'/h (26500 US gpm)
Toimituspää H: jopa 1500 m (5000 jalkaa)
Paine p: jopa 150 bar (2200 Psi)
Nopeus n: jopa 3600 rpm
Moottorin suorituskykytiedot:
Taajuus: 50 Hz/ 60 Hz
Jännite V: jopa 14000 volttia
Moottorin teho P: jopa 5000 kW (6700 hv)
Nopeus n: jopa 3600 rpm
Lämpötila t: jopa 100 ℃
Materiaalit: Materiaalit valitaan yksilöllisesti tarpeidesi mukaan, mukaan lukien harmaa valurauta, pallografiittivalurauta, pronssi, alumiinipronssi, duplex ruostumaton teräs.
(1) Uppopumpussa on keskipakopyörä ja säteittäinen ohjaussiipirakenne; käytön aikana neste imetään sisään radiaalisesti ja poistetaan säteittäisesti;
(2) Tämä uppopumppu koostuu pääasiassa juoksupyörästä, tiivisterenkaasta, ylemmästä ja alemmasta ohjaussiivestä, ylä- ja alaväliosasta, imuosasta, poistoosasta, pumpun akselista, ylemmästä painelaakerista, ohjaussiiven holkista ja välivaiheesta.
(3) Pumpun työkammio koostuu juoksupyörästä, ohjaussiiveistä ja väliosista. Juoksupyörä, laakeriholkit ja teräsholkit muodostavat roottorikokoonpanon, kun taas liukulaakerit on asennettu imu-, poisto- ja välisiirto-osaan tukemaan pyörivää roottorikokoonpanoa.
(4) Aksiaalivoimien tasapainottamiseksi siipipyörät on sijoitettu symmetrisesti: ylempi juoksupyörä pyörii myötäpäivään, kun taas alempi siipipyörä asennetaan vastakkaiseen suuntaan. Käytön aikana siipipyörien synnyttämät aksiaalivoimat kumoavat toisensa, ja mahdollisen aksiaalisen jäännösvoiman kantaa moottoriin kytketty painelaakeri, mikä pidentää yksikön käyttöikää.
(5) Roottori sijoitetaan käyttämällä pumpun kytkimen säteittäistä olaketta moottorin laakeripesän kytkimen kohdalle ja kiinnitetään aksiaalisesti pulteilla jäykän liitoksen muodostamiseksi.
(1) Moottori koostuu staattorista, roottorista, ylä- ja alaohjainlaakereista, painelaakereista, alustasta, akselin jatkotiivisteestä kokoonpano ja muut komponentit.
(2) Moottorin akselin jatke on tiivistetty kumivahvisteisella öljytiivisteellä ja mekaanisella tiivisteellä.
(3) Moottorin pohjaan on asennettu kuminen paisuntasäiliö tasapainottamaan painetta moottorin välillä. sisäontelo ja ulkoinen vesi, kun lämpölaajeneminen ja supistuminen tapahtuu moottorin sisällä tai kun ulkoinen vedenpinta vaihtelee. Moottorin alaosa on vuorattu korroosionkestävällä galvanoidulla levyllä metallia.
(4) Moottorikotelon ulkopinnassa on jäähdytysrivat ja jäähdytysvesikanavat. Käytön aikana, moottorin sisäpuoli on täytetty vedellä, jota kiertää roottorin pohjassa oleva juoksupyörä varmistaakseen tasainen sisälämpötila. Samalla moottorin ulkopinnan yli kulkeva nopea vesivirta haihtuu lämpöä kotelosta, jäähdytysrivoista ja vesikanavien pinnoilta.
(5) Moottorin staattorikäämissä käytetään korkeajännitteistä, vettä hylkivää eristettyä lankaa, joka tarjoaa erinomaisen lämpötilan kestävyys ja eristysominaisuudet. Käämijohdot on kytketty korkeajännitteiseen, vettä hylkivään virtakaapeliin. Lisäksi käämien päiden pintaan on kiinnitetty lämpötila-anturit veden tarkkailemiseksi lämpötila niiden ympärillä. Lämpötila-anturit on kytketty nelijohtimiseen kaapeliin; molemmat kaapelit vedetään ulos ylemmän ohjaimen kaapelin ulostuloreikien kautta laakeripesä.
(6) Roottori on oravahäkkityyppinen, jonka häkki on valmistettu kuparijohtimista.
(7) Ylempi ja alempi ohjauslaakeripesä on varustettu laakerikuorilla ja painelaakeri on asennettu roottorin alapäässä. Painelaakerikokoonpano koostuu ylemmistä ja alemmista painelaakereista ja liukukappaleesta levyt, joita käytetään tukemaan aksiaalivoimia; ylempi painelaakeri on segmentoitu rengasmainen tyyppi, kun taas alempi työntölaakeri on segmentoitu sektorityyppi.
Pohjaveden tehokas poistaminen maanalaisista hiilikaivoksista.
Soveltuu kupari-, kulta-, tina- ja timantikaivosten viemäröintijärjestelmiin.
Käsittelee sateiden kertymistä ja pohjaveden hallintaa suurissa kaivoskuovissa.
Korkeapainekokoonpano syvälle maanalaiseen toimintaan.
Pumppu on suunniteltu kaivosveteen, joka sisältää pohjavettä, sedimenttiä ja suspendoituneita hiukkasia. Materiaalin valinta voidaan räätälöidä vesiolosuhteiden mukaan.
Kokoonpanosta riippuen pumppu voi saavuttaa jopa 1500 metrin syöttökorkeuden, joten se sopii syvään kaivokseen viemäröintisovellukset.
Yleisiä materiaaleja ovat valurauta, pallografiittivalurauta, pronssi, alumiinipronssi ja duplex ruostumaton teräs. The valinta riippuu korroosio- ja hankausvaatimuksista.
Kyllä. Pumpun hydraulinen suorituskyky, moottorin jännite, teho, materiaalit ja kokoonpano voidaan räätälöidä hankkeen vaatimukset.
