Yrityksemme A5QJ-sarjan syvän kaivon upotettava kastelupumppu on suunniteltu pohjaveden poistamiseen syvältä kaivot sekä vedenottohankkeet joista, tekoaltaista ja kanavista. Käytetään laajasti viljelysmaan kastelussa, kotitalousvesihuolto ihmisille ja karjalle vuoristoalueilla, se on saatavilla myös viemäriin kaupungeissa, tehtaat, rautatiet, kaivokset ja rakennustyömaat.
1. Integroitu moottorin ja pumpun rakenne, upotettava vedenalainen toiminta korkealla turvallisuudella ja luotettavuudella.
2.Ei erityisvaatimuksia kaivon kotelolle; nousevan putken tarvitsee vain kestää vastaava työpaine.
3. Helppo asennus, käyttö ja huolto, pieni lattiapinta; pumppuhuoneen rakentamista ei tarvita.
4. Kompakti rakenne ja alhainen raaka-aineen kulutus.
| Tuote | Erittely |
| Pumpun tyyppi | Pystysuora syvän kaivon uppopumppu |
| Rakenne | Monivaiheinen keskipakopumppu |
| Moottorin tyyppi | Kolmivaiheinen asynkroninen uppomoottori |
| Nimellisjännite | 380V / 660V |
| Taajuus | 50 Hz |
| Virtausalue | Mukautettu |
| Head Range | Jopa 900 m |
| Asennustyyppi | Pystysuuntainen asennus |
| Jäähdytysmenetelmä | Vesitäytteinen moottorin jäähdytys |
| Keskilämpötila | ≤20℃ |
| PH-alue | 6,5–8,5 |
| Kiinteiden hiukkasten sisältö | ≤0,01 % |
1,3-vaiheinen vaihtovirtalähde: taajuus 50Hz, nimellisjännite 380V tai 660V (sallittu toleranssi ±5%).
1. Kiinteiden hiukkasten pitoisuus massasta ≤ 0,01 %.
2. Pumpattavan nesteen pH-arvo vaihtelee välillä 6,5 - 8,5.
3. Keskilämpötila ≤ 20 ℃.
4. Syvän kaivon upotettavan kastelupumpun tuloaukon tulee olla vähintään 1 m dynaamisen vedenpinnan alapuolella; suurin upotussyvyys on 70 m staattisen vedenpinnan alapuolella; pumpun pohja pitää vähintään 1 metrin etäisyyden kaivon pohjasta.
5. Suora kaivon kotelo sileällä sisäseinällä ja ilman kotelon siirtymää.

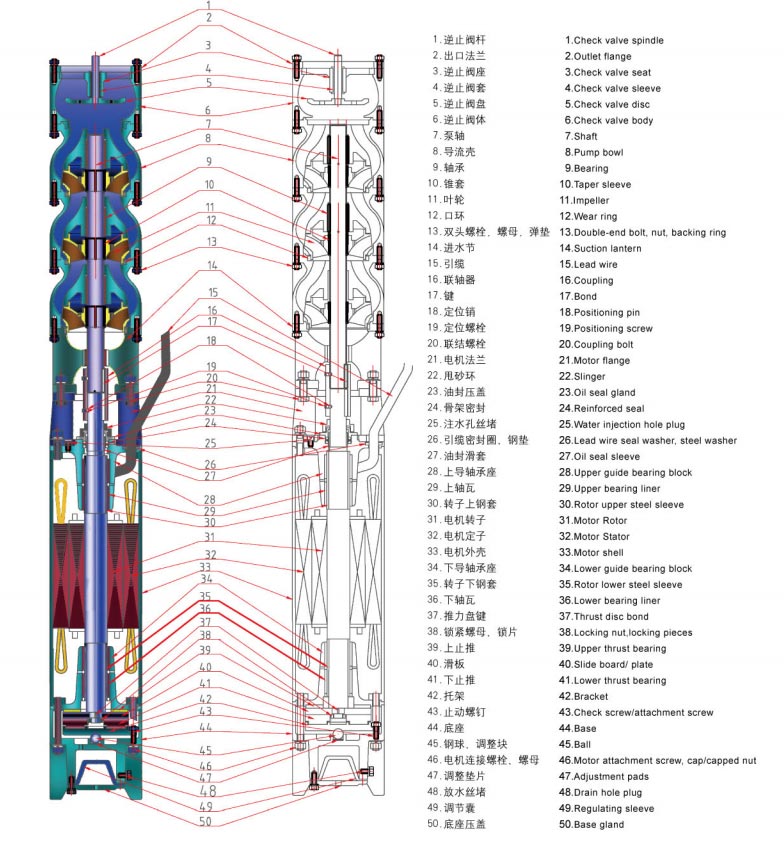

1. Syvän kaivon upotettava kastelupumppu koostuu upotettavasta 3-vaiheisesta asynkronisesta moottorista ja pumpun rungosta. Moottori on kytketty suoraan ylempään pumppuyksikköön. Moottorin yläakseliin asennettu luotettava akselitiiviste estää ristivuoto moottorin sisäisen jäähdytysveden ja pumpattavan väliaineen välillä, mikä varmistaa pitkän aikavälin vakaan toiminnan.
2. Pumppu on yksiimuinen monivaiheinen pystysuuntainen keskipakotyyppi; sovitettu moottori on vedellä täytetty märkätyyppinen pystysuora upotettava asynkroninen moottori, kytketty piippumaisella kytkimellä.
3. Moottorin käämitys käyttää nailonvaippaista PE vedenpitävää magneettilankaa; moottorin ontelo on täytetty puhtaalla makealla vedellä.
4. Moottorissa käytetään vesivoideltuja ohjauslaakereita. Moottorin pohjassa oleva painelaakeri on kaksisuuntainen aksiaalinen työntövoima pumpusta. Korkean pään versio on varustettu nikkeliä sisältävillä kuparisilla viuhkamaisilla työntölevyillä, jotka on sovitettu maahantuotujen kanssa Phylos-liukulevyt aksiaalista kuormitusta varten.
5. Ylimääräinen aksiaalinen voimalaakerikomponentti on asennettu pumpun ja moottorin väliin korkean nostokyvyn malleissa, maksimikorkeus 900 metriin.
1. Täytä moottorin ontelo puhtaalla makealla vedellä ennen käynnistystä; tyhjennä kaikki sisäinen vesi talvisäilytystä varten pakkashalkeilun välttämiseksi.
2.Testaa yksikön eristysresistanssi säännöllisesti, arvo ei saa olla pienempi kuin 0,5 MΩ.
3. Vakiotakuuaika: 1 vuosi normaalikäytössä.
Esimerkki: QJ80-100-37
| Koodi | Merkitys |
| Q | Upotettava tyyppi |
| J | Deep Well -sovellus |
| 80 | Nimellisvirtaus: 80 m³/h |
| 100 | Nimellispää: 100 m |
| 37 | Moottorin teho: 37 kW |
Ennen pumppumallin valintaa asiakkaiden tulee vahvistaa seuraavat tiedot:
Määritä tarvittava vesimäärä kastelualueen ja vedentarpeen mukaan.
Laske tarvittava nostokorkeus mukaan lukien:
• Kaivon syvyys
• Pystysuora nostoetäisyys
• Putkiston painehäviö
• Päätteen vedenpainevaatimukset
Valitse olemassa olevaan kaivon koteloon sopiva pumpun halkaisija.
Tarkista jännite, taajuus ja käytettävissä oleva sähkökapasiteetti.
Tarkista veden lämpötila, pH-arvo ja kiintoainepitoisuus.
Näiden parametrien antaminen auttaa varmistamaan, että valittu pumppu tuottaa odotetun suorituskyvyn.
| Vika-ilmiöt | Syitä | Ratkaisut |
| Päälle ei päästä käsiksi, vettä ei voi imeä tai vettä ei poistu riittävästi. | 1.Dynaaminen vedenpinta laskee alle sallitun min. dynaaminen vedenkorkeus; 2. Nostoputken rikkoutuminen yhteinen; 3. Moottorin kiertosuunta; 4. Jännitteen lasku; 5. Tukkeutunut vesi sisääntulo; 6. Vaurioitunut liitin. |
1. Nosta pumpun vaihetta ja nostoputkea kaivon syvyyden lisäämiseksi; 2.Korjaa rikkoutuminen; 3.Vaihda johto liitin; 4.Tarkista jännite; 5. Pesuveden tuloaukko; 6.Vaihda liitin. |
| Moottori ei käy käynnistyksen yhteydessä, surina. | 1.Laakerikohtaus; 2. Moottorin yksivaiheinen käynti. |
1.Tarkista ja korjaa vaurioituneet osat; 2.Tarkista liitäntäjohto ja etsi vaihevika. |
| Ylisuuri ampeerimittarin osoittimen heilahdus | 1.Dynaaminen vedenpinta laskee imeytysaukkoon asti; 2.Dynaaminen vedenpinta laskee alle sallitun min.dynaaminen vedenkorkeus; |
1. Vähennä veden virtausta ja lisää upotussyvyyttä. |
| Laitteen voimakas tärinä | 1. Pumpun kara on vääntynyt; 2. Yksikön laakeriosan kuluminen on liian suuri; 3. Liian intensiivinen kaasu; 4. Vaurioitunut liitin. |
1.Kalibroi kara; 2.Vaihda laakeri; 3. Suurenna luistiventtiiliä; 4.Vaihda liitin. |
| Virtauksen pudotus | 1. Kuluminen ja repeäminen päällään rengas; 2.Tukkeutunut veden sisääntulo; 3.Vuoto nostoputkien välisessä liitoksessa tai kuoret. |
1.Korjaa tai vaihda kuluneet osat; 2.Pesu veden tuloaukko; 3.Tarkista liitäntäosa. |
| Eristysvastuksen äkillinen lasku | 1. Moottorikaapelin liittimen huono laatu; 2. Moottorin rotaattorin johtojen eristys vaurioitunut; 3.Käytetty kaapeli. |
1.Liitä kaapeliliitin uudelleen; 2.Korjaa moottorin johdotus; 3. Korjaa vahingot. |
| Tehonkulutuksen kasvu (ampeerimittarin näyttö ylittää nimellisarvon arvo) |
1. Kulunut laakeroitu juoksupyörä; 2. Moottorin kosketus laakerin kulumisen jälkeen; 3. Hankaus juoksupyörän ja vaipan välissä. |
1.Tarkista ja korjaa pumppu; 2.Tarkista ja korjaa moottori; 3. Ohjaa virtausta ja tarkista moottorin työntövoima laakeri. |
Syvän kaivon uppopumppua käytetään pääasiassa pohjaveden ottamiseen syvistä kaivoista ja veden toimittamiseen kastelu, kotikäyttö, teolliset sovellukset ja muut vedensiirtoprojektit.
Kyllä. ATQJ-sarja on suunniteltu viljelysmaan kasteluun, sprinklerijärjestelmiin, kasvihuonekasteluihin ja muihin maatalouden vesihuoltosovellukset.
Asiakkaiden tulee tarjota:
• Vaadittu virtausnopeus
• Pumpun pää
• Kaivon syvyys
• Kaivon halkaisija
• Tiedot vesilähteistä
• Virtalähdevaatimukset
Kyllä. AOTE-pumppu voi mukauttaa pumpun parametreja, mukaan lukien virtausnopeus, korkeus, moottorin teho, jännite ja materiaalit hankkeen vaatimukset.
Sallittu asennussyvyys riippuu valitusta mallista ja käyttöolosuhteista. Korkean pään mallit voivat saavuttaa nostopäät jopa 900 metriin.
Eristysvastuksen, kaapelin kunnon, käyttövirran ja vesimäärän säännöllisiä tarkastuksia suositellaan huollettavaksi vakaa suorituskyky.
AOTE on erikoistunut pumppujen valmistukseen useiden vuosien ajan ja tarjoaa syväkaivon uppopumppuja maataloudessa, teollisuudessa ja kunnallisissa sovelluksissa. Kokenut suunnittelukyky ja joustava valmistus prosesseja, tuemme vakiomalleja sekä räätälöityjä pumppuratkaisuja erilaisiin vesihuoltoprojekteihin.
