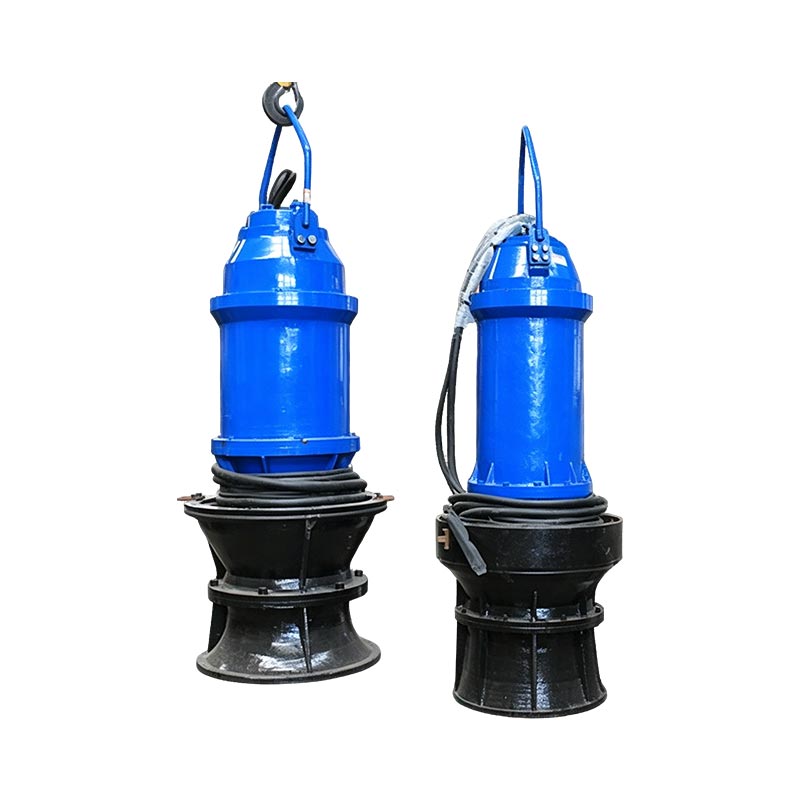

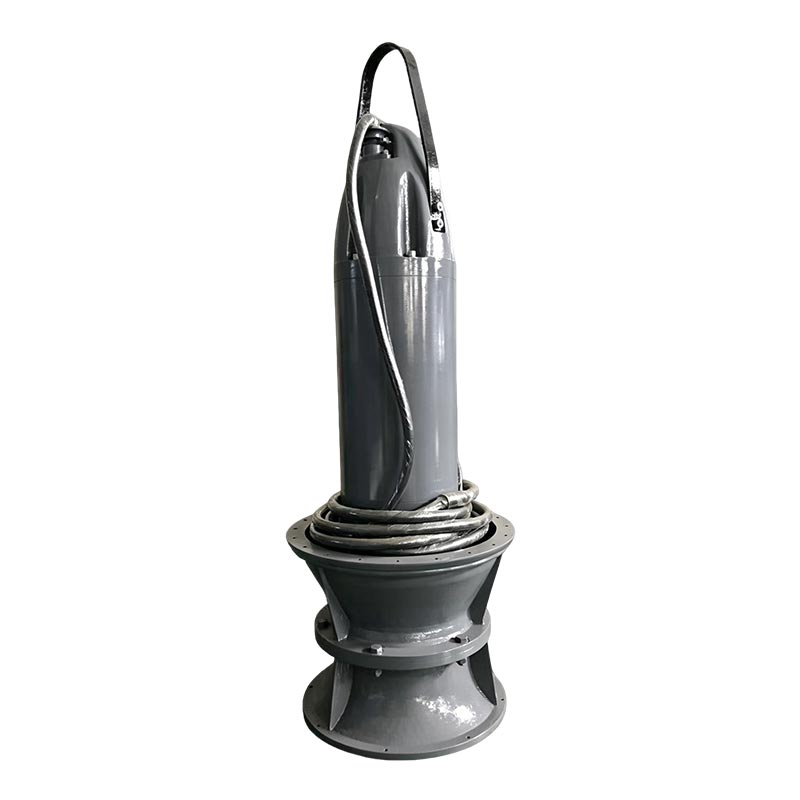

Upotettava aksiaalivirtauspumppu kasteluun

Upotettava aksiaalivirtauspumppu kasteluun on suunniteltu suuria määriä vedensiirtosovelluksiin vaativat suuren virtauskapasiteetin ja alhaisen käyttökorkeuden.

Integroidulla uppomoottorilla ja pumppurakenteella suunniteltu sarja tarjoaa käytännöllisen ratkaisun maatalouden kastelujärjestelmät, jokien vedenottoasemat, tulvavedenpoistohankkeet ja kunnallinen vesi hallinta tilat, joissa tarvitaan jatkuvaa ja luotettavaa vedensiirtoa.

Verrattuna perinteisiin kuiva-asennettaviin aksiaalivirtauspumppujärjestelmiin, upotettava rakenne yksinkertaistaa asennusta, vähentää pumppuaseman rakennusvaatimuksia ja parantaa toiminnan vakautta vaihtelevissa ympäristöissä veden tasot.

Tuotteen rakenne ja toimintaperiaate

Moottori on sijoitettu pumppuosan yläpuolelle, ja koko yksikkö toimii veteen upotettuna.

Tärkeimmät rakenteelliset ominaisuudet sisältävät:
• Integroitu pumppu-moottorikokoonpano
• Säädettävät juoksupyörän siivet
• Täysin suljettu uppomoottori
• Mekaaninen tiivistysjärjestelmä
• Automaattinen valvontasuojajärjestelmä

Imupuolelta katsottuna juoksupyörä pyörii vastapäivään.

Säädettävä juoksupyörän rakenne mahdollistaa pumpun tehokkaan suorituskyvyn eri käyttötilanteissa olosuhteet, joten se sopii sovelluksiin, joissa virtausvaatimukset muuttuvat.

Miksi valita upotettava aksiaalivirtauspumppu kasteluun?

1. Suunniteltu korkean virtauksen ja matalan paineen olosuhteisiin

Aksiaalivirtauspumput on suunniteltu erityisesti sovelluksiin, joissa on siirrettävä suuri määrä vettä suhteellisen alhaiset painevaatimukset.

Tyypillisiä sovelluksia ovat:
• Maatalouden kastelukanavat
• Jokien vedenottojärjestelmät
• Säiliön veden siirto
• Tulvavesipumppuasemat

2. Tilaa säästävä pumppuaseman suunnittelu

Perinteiset pumppuasemat vaativat yleensä:
• Erillinen moottorin asennus
• Suuret laitehuoneet
• Monimutkainen kohdistustyö

Integroidun upotettavan rakenteen ansiosta pumppuyksikkö voi toimia suoraan veden alla, mikä vähentää maanpäällisyyttä rakennusvaatimuksia ja soveltuvuutta tiloihin, joissa on rajoitetusti tilaa.

3. Vakaa toiminta vaihtelevissa vesitasoissa

Kastelu- ja tulvatorjuntaprojekteissa vedenpinnat voivat muuttua merkittävästi.

Upotettavan moottorin rakenne tarjoaa:
• Tehokas moottorin jäähdytys
• Vähentynyt käyttömelu
• Luotettava jatkuva toiminta

QZB- ja QHB-sarjan valintaopas

Oikean pumpputyypin valinta riippuu pääasiassa virtausvaatimuksista, painekorkeuden olosuhteista ja käyttöympäristöstä.

Valitse QZB-aksiaalivirtauspumppu Kun:

Tarvitaan suuri vesimäärän siirto  Pumppauspää on suhteellisen matala Tarvitaan jatkuva kastelu tai salaojitus

Valitse QHB sekavirtauspumppu Kun:

Pään suorituskyky on korkeampi Vedenpinta muuttuu merkittävästi Tarvitaan parempaa hydraulista sopeutumiskykyä

Pumppumallin valintaopas

QZB-sarja on saatavana useissa koossa erilaisten projektivaatimusten täyttämiseksi.

Esimerkki: 700QZB-100

Saatavilla oleva mallivalikoima

Saatavilla olevat mallit sisältävät

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 jne.

Pääsovellukset ja käyttöympäristöt

QZB- ja QHB-aksiaalivirtaus uppopumput soveltuvat laajasti käytettäväksi teollisuus- ja kaivoslaitoksissa, telakat, kaupunkien vesihuolto- ja viemärijärjestelmät, maatalouden kastelu ja voimalaitosten vesihuolto ja viemäröinti järjestelmät.

QZB-aksiaalivirtaus uppopumppu soveltuu sovelluksiin, joissa vaaditaan pientä nostokorkeutta ja suuria virtausnopeuksia; QHB sekavirtaus uppopumpulla on korkea hyötysuhde ja erinomainen kavitaatiovastus, joten se sopii sovelluksiin, joissa vedenpinnan korkeus vaihtelee ja korkeusvaatimukset ovat suhteellisen korkeat.

Nämä tuotteet on suunniteltu käsittelemään raakavettä tai lievästi saastuneita jätevesiä, joissa nesteen enimmäislämpötila on / 50°C, pH-alue 4-10, suspendoituneiden kiintoaineiden tilavuussuhde alle 2 % ja ominaispaino pienempi kuin 1,2 × 10³ kg/m². Näiden tuotteiden käyttäminen on tehokkain ratkaisu voimalaitosmoottoreiden tulvasuojaukseen joki ja järvialueet, joilla vedenpinnat vaihtelevat merkittävästi.

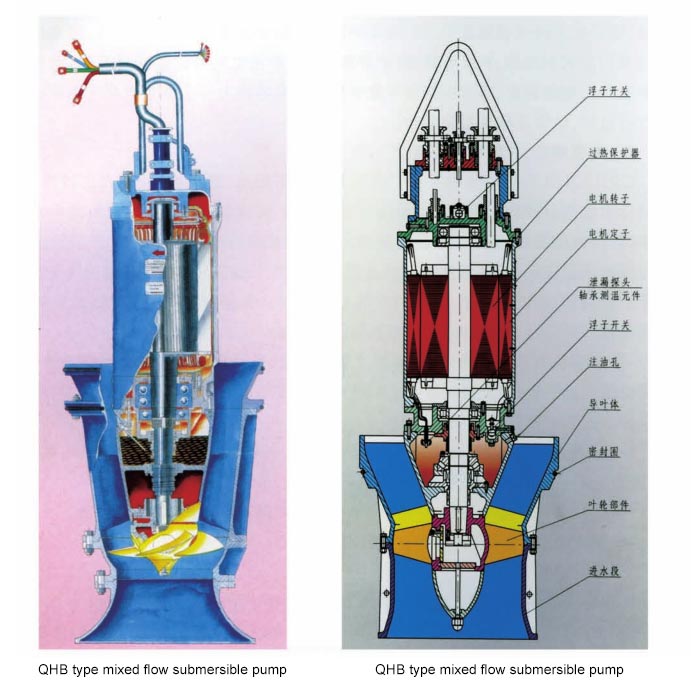

Tuotteen rakenteen kuvaus

Kasteluun tarkoitetun upotettavan aksiaalivirtauspumpun moottori sijaitsee pumpun yläpuolella. Upotettavassa moottorissa on kuivatyyppinen suunnittelu luokan F eristeellä, luotettavilla mekaanisilla ja aputiivisteillä ja varustettu suojalaitteilla vuotoja ja sisäisten käämien ja laakereiden lämpötilan nousua vastaan.

Sen mukana tulee ohjauskaappi, joka varmistaa turvallisen ja luotettavan toiminnan. Pumppu soveltuu monenlaisille vesille ominaisuudet ja ympäristöolosuhteet, niissä on säädettävät juoksupyörän siivet ja se toimii laajalla valikoimalla käyttöolosuhteet.

Imuaukosta katsottuna juoksupyörä pyörii vastapäivään.

Usein kysytyt kysymykset

Mitä eroa on aksiaalivirtauspumpulla ja sekavirtauspumpulla?

Aksiaalivirtauspumput on suunniteltu erittäin suurille virtausnopeuksille ja alhaiselle painekorkeudelle, kun taas sekavirtauspumput tarjoavat parempi suorituskyky, kun vaaditaan korkeampaa nostokorkeutta ja muuttuvia käyttöolosuhteita.

Voidaanko upotettavaa aksiaalivirtauspumppua käyttää jokiveden kasteluun?

Kyllä. QZB-sarja soveltuu raakaveden siirtämiseen joista, altaista ja kastelukanavista, kun vesi sisältää rajoitetusti suspendoituneita hiukkasia.

Miksi valita upotettava aksiaalivirtauspumppu kasteluun perinteisen pumppuaseman sijaan?

Integroitu upotettu rakenne vähentää asennusvaatimuksia, parantaa moottorin jäähdytystä, alentaa melua ja mahdollistaa joustavan asennuksen paikkoihin, joissa tilaa on rajoitetusti.

Mitä tietoja tarvitaan ennen pumpun valintaa?

Asiakkaiden tulee tarjota:
Vaadittu virtausnopeus
Pumpun pää
Veden lähteen olosuhteet
Asennusmenetelmä
Virtalähteen vaatimukset
Insinöörimme voivat suositella sopivaa pumppumallia projektiolosuhteiden perusteella.
