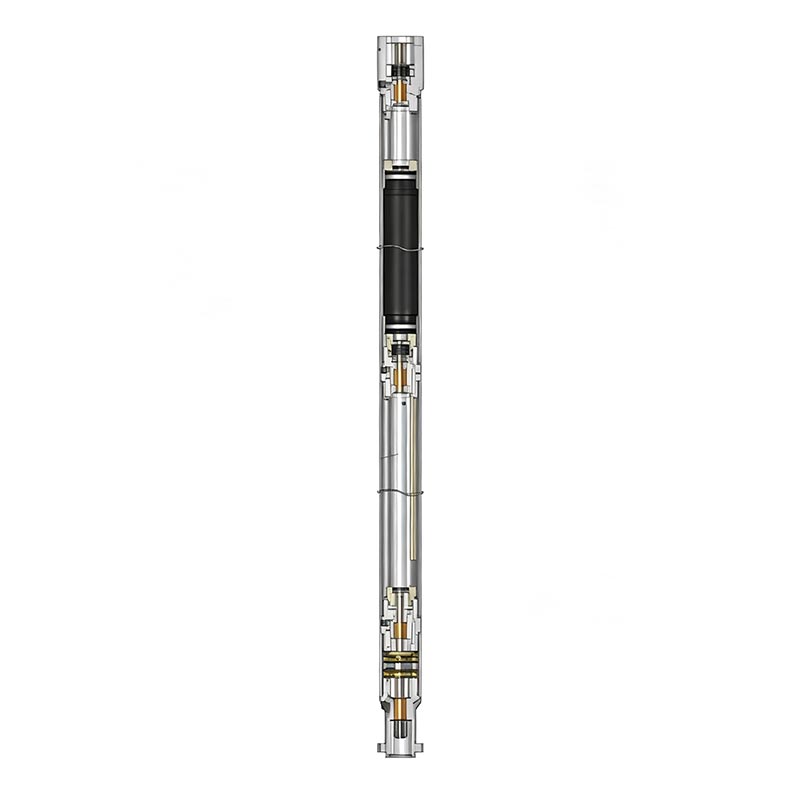

Pieniläpimittaisen upotettavan geotermisen pumpun pääosat: keskipakopumppu / imu / kaasunerotin / upotettava moottori/suoja/moottorijohdon jatke/purkaus.
Pienen halkaisijan upotettava geoterminen pumppu on kehitetty erityisesti geotermiseen kaivoon ja korkean lämpötilan maan alla vedenottoprojektit, jotka vaativat kompakteja asennusmittoja ja jatkuvaa toimintaa.
Toisin kuin perinteisissä uppopumpuissa, geotermisissä kaivoissa on usein haasteita, kuten: rajallinen kaivon halkaisija, korkean lämpötilan veden kierto, pitkäaikainen jatkuva käyttö, vaikeat kunnossapitoolosuhteet, syövyttävät maanalaiset ympäristöt
Aote pienihalkaisijainen ESP-järjestelmä integroi monivaiheisen keskipakopumpun, kaasunerottimen, suojan ja korkea lämpötila upotettava moottori tarjoaa täydellisen ratkaisun syvän kaivon nesteen nostoon.
Pumpun vakiohalkaisija vaihtelee 3,38 tuumasta 8,75 tuumaan, joten se sopii kapeisiin geotermiin kaivoihin ja öljykenttäsovelluksia. Kaivon olosuhteista riippuen on saatavilla räätälöityjä kokoonpanoja eri virtauksille nostokorkeudet, nostokorkeudet ja lämpötilavaatimukset.
Pumpun vaiheiden lukumäärä määräytyy vaaditun noston mukaan. Jokainen vaihe koostuu kelluvasta juoksupyörästä, joka on kytketty monel-k500 vetoakseli ja kiinteä diffuusori, joka ohjaa nesteen virtausta. Juoksupyörän aksiaalivoima on tehty kulutusta kestävästä materiaalista. Aksiaalivoiman vähentämiseksi juoksupyörän ja diffuusorin rakenne on suunniteltu kelluva tyyppi. Loput aksiaalista kuormaa ja pumpun akselin omapainoa pitävät suojapainelaakeri.
Se on imuportti kaivonnestettä varten, joka tulee upotettavaan keskipakopumppuun. Samaan aikaan vapaa kaasu voidaan erottaa ennen kuin se virtaa upotettavaan keskipakopumppuun, mikä vähentää kaasun vaikutusta pumppuyksikköön.
Jokainen osa sisältää useita redundantteja sulkukammioita luotettavuuden lisäämiseksi. Estekammiot ovat saatavilla labyrintti- ja pussityypit. Suojan varressa käytetään yleensä Monel-k500 materiaalia. Siinä on kuusi mekaanista kasvotiivistettä se. Tiivisteosassa käytetyllä painelaakerilla on korkea tiivistekyky. voimme tarjota erityyppisiä ja -sarjoja tiivisteosia to mukauttaa yksilölliset kaivoolosuhteet.
Upotettava moottori on monivaiheisen keskipakopumpun voima. Se on kaksinapainen kolmivaiheinen oravahäkki asynkroninen moottori.
Se koostuu pääasiassa staattorista, pyörittimestä ja öljykiertosilmukkajärjestelmästä jne. Upotettavan moottorin vuoksi sitä rajoittaa kaivo halkaisija ja ympäristön lämpötila. Sen ulkonäkö on pitkä ja ohut. Maksimipituus voi olla 10 metriä. Se on täytetty kanssa erittäin luja, superdielektrinen öljy voiteluun ja lämmönjohtavuuteen.
Uppomoottorin toimintatila roikkuu pystyssä. Sen ylempi painelaakeri kantaa roottorin aksiaalinen voima ja omapaino Moottorin tuottama lämpö välittyy hyvin nestettä moottorin kotelon läpi.
Käytetään kuuman maanalaisen veden ottamiseen:
• Kaukolämpö
• Rakennusten lämmitysjärjestelmät
• Teollisuuden lämmityssovellukset
Tarjoaa jatkuvan kuuman veden kierron geotermisille voimalaitoksille.
Soveltuu öljyntuotannolle, jossa tarvitaan kompakteja ESP-järjestelmiä.
Käytetään syvissä kaivoissa, joissa tavalliset uppopumput eivät kestä lämpötilaolosuhteita.
Aote Tianjin Pump Co., Ltd. perustettiin vuonna 2004, joka on ammattimainen valmistaja tuotannossa, myynnissä, tutkimusta ja sähköisten uppopumppujen, uppopumppujen, jätevesipumppujen ja moottoreiden kehittäminen ammattimaisesti valmistajat. Yritys on rekisteröity yksityinen yritys Jin nan Economic Development Area, teollisuus kehitysalue Tianjinissa, Kiinassa.
Yrityksellä on vahvat tuotekehitysvalmiudet ottaa käyttöön REDA-uppopumpputekniikka, tuonti sukellusmoottoriteknologiaa, joka on kehitetty synkronoinnin perusteella maailman johtavan vedenalaisen moottorin kanssa pumput, upotettavat pumput, ja niistä on johdettu täyttämään asiakkaiden erityisvaatimukset erilaisten erikoistuotteiden osalta.
Olemme perustaneet 6 pääosaa valmistusta varten, mukaan lukien laminoinnin pinoaminen, staattorikäämitys, moottorin kokoonpano, pumppu kokoonpano, suojakokoonpano ja erotinkokoonpano, suojakokoonpano ja erotinkokoonpano. Toistaiseksi vuosituotanto AOTE:n kapasiteetti on saavuttanut 1150 ESP-yksikköä.
Laadun takaamiseksi noudatamme tiukasti ISO9001-2008 hallintajärjestelmän standardeja, luotamme nykyaikaisiin johtamisjärjestelmä ja rohkean innovaation ohjaava ideologia, mikä tekee tuotteesta paremmin reagoivan markkinoille. kehittyneempiä, ja asiakkaamme ovat tunnustaneet sen.
Kiitos tuestanne, rakkaudestanne ja luottamuksestanne, AOTE on saavuttanut tämän päivän loistavan saavutuksen. Shumin Chen, kenraalimme johtaja ilmaisee syvän kiitollisuutensa! Täytämme odotukset ja lisäämme tuotteiden teknologiasisältöä loistaa kirkkaasti.
Vakiojärjestelmä on suunniteltu geotermisiin sovelluksiin, joiden käyttölämpötila on 100 ℃ - 260 ℃. Materiaali valinta ja moottorin konfiguraatio voidaan mukauttaa todellisten kaivon olosuhteiden mukaan.
Kyllä. Pumppu on suunniteltu erityisesti kapeille kaivoille, joiden halkaisijat ovat 3,38 - 8,75 tuumaa.
Tärkeimmät komponentit, kuten vetoakseli, voivat käyttää Monel K500 -seosta, kun taas korkean lämpötilan eristemateriaalit ja dielektristä öljyä käytetään moottorijärjestelmään.
Kyllä. Aote voi mukauttaa pumppuvaiheita, moottorin tehoa, tiivisterakennetta ja materiaaleja kaivon syvyyden, lämpötilan, virtausnopeus ja nesteen ominaisuudet.
